System przyzywowy w toaletach dla niepełnosprawnych – przepisy 2026

Planując dostępność przestrzeni sanitarnej dla osób z niepełnosprawnościami, inwestorzy i zarządcy budynków napotykają na szereg przepisów, których nieprzestrzeganie może skutkować konsekwencjami prawnymi oraz co istotniejsze wykluczeniem najbardziej potrzebujących użytkowników. Normy dotyczące systemów przyzywowych w toaletach dla osób z dysfunkcjami ruchowymi nakładają konkretne obowiązki, których znajomość pozwala uniknąć kosztownych przeróbek. Wymagania techniczne sięgają dalej, niż mogłoby się wydawać na pierwszy rzut oka, a ich szczegóły regularnie sprawiają kłopot nawet doświadczonym projektantom.

• Z jakich elementów składa się system przyzywowy w toaletach dla niepełnosprawnych
• Wymagania techniczne i normy dla systemu przyzywowego
• Porównanie dwóch systemów przyzywowych różnice i zgodność z przepisami
• Testowanie i konserwacja systemu przyzywowego
• Rozwiązania dla rozległych obiektów zapewnienie skutecznego pokrycia
• System przyzywowy w toaletach dla niepełnosprawnych najczęściej zadawane pytania

Z jakich elementów składa się system przyzywowy w toaletach dla niepełnosprawnych

Każdy kompletny system przyzywowy składa się z czterech podstawowych modułów, których współdziałanie zapewnia osobie przebywającej w kabinie możliwość wezwania pomocy w sytuacji zagrożenia. Pierwszym z nich jest kontroler, nazywany również panelem głównym to on odbiera sygnały z pozostałych elementów systemu, rejestruje moment wywołania alarmu i przekazuje informację dalej, do personelu odpowiedzialnego za reakcję. Kontroler pełni rolę centrali rejestrującej, co oznacza, że bez niego żaden sygnał nie dotrze do właściwego adresata.

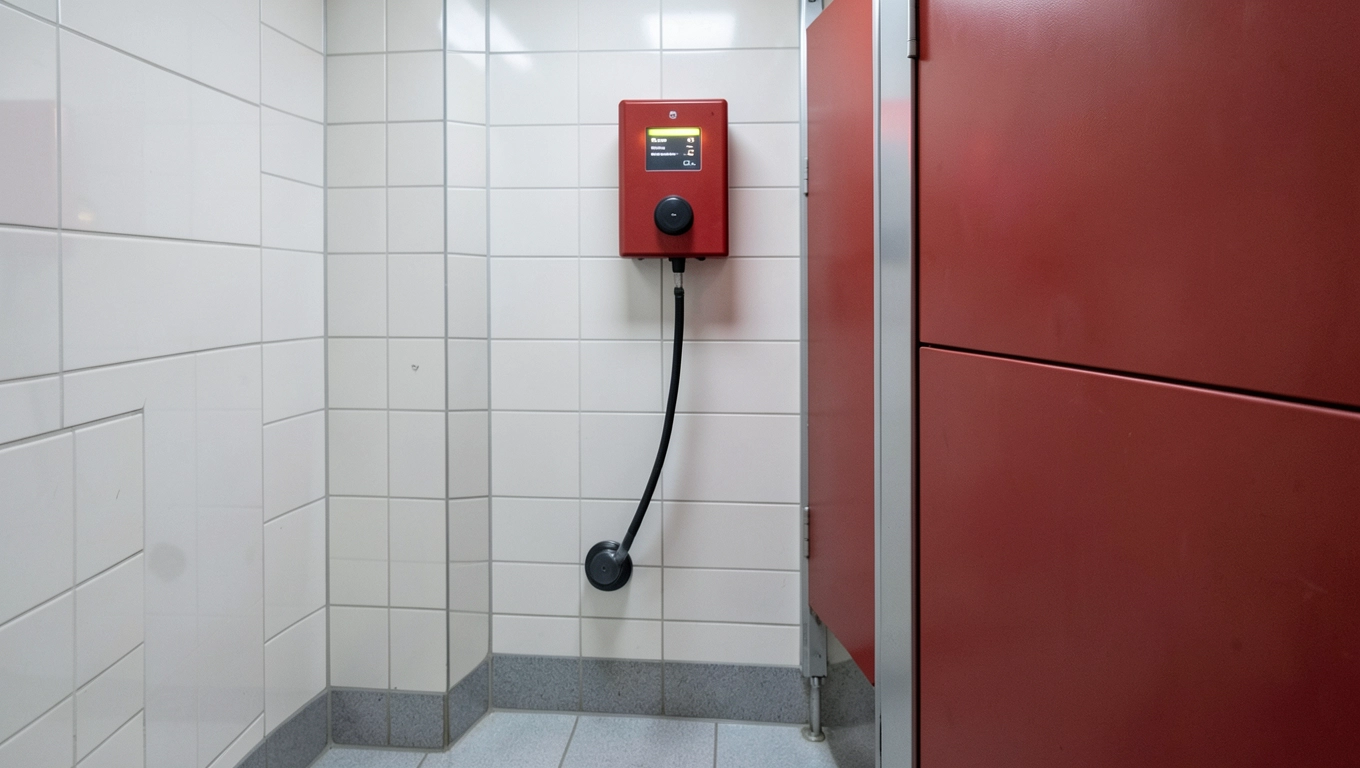

Drugim obowiązkowym elementem jest sufitowy przełącznik cięgnowy, zamontowany na odpowiedniej wysokości umożliwiającej obsługę osobie siedzącej. Cięgno powinno zwisać na tyle nisko, by sięgnięcie do niego nie wymagało wstawania ani schylania się w niewygodnej pozycji. Mechanizm ten działa na zasadzie prostego obwodu elektrycznego pociągnięcie za linkę zamyka styk, co natychmiast aktywuje procedurę alarmową w kontrolerze.

Trzeci moduł to przycisk kasowania alarmu, montowany po zewnętrznej stronie drzwi kabiny. Dzięki niemu personel może potwierdzić odebranie zgłoszenia i wyłączyć sygnalizację dźwiękową lub wizualną po udzieleniu pomocy. Bez tego przycisku system działałby w trybie ciągłego alarmu, generując zbędny hałas i dezorientując pozostałych użytkowników toalety.

Czwartym i ostatnim obowiązkowym składnikiem jest lampa sygnalizacyjna, umieszczana zazwyczaj nad drzwiami kabiny lub w korytarzu prowadzącym do niej. Lampa emituje sygnał świetlny widoczny z pewnej odległości, informując obsługę budynku o lokalizacji miejsca, z którego pochodzi wywołanie. Połączenie sygnału wizualnego z ewentualnym sygnałem akustycznym sprawia, że nawet w zatłoczonych przestrzeniach komunikat dociera do odpowiednich osób.

Warto podkreślić, że przepisy nie nakładają obowiązku stosowania dodatkowych modułów rozszerzających funkcjonalność, jednak ich instalacja znacząco podnosi poziom bezpieczeństwa użytkowników. Systemy wyposażone w moduły komunikacyjne pozwalają na przekazywanie informacji o alarmie do zewnętrznych centrów monitoringu lub na telefony komórkowe opiekunów, co jest szczególnie istotne w obiektach o rozległym układzie pomieszczeń.

Wymagania techniczne i normy dla systemu przyzywowego

Podstawą prawną regulującą instalację systemów przyzywowych w toaletach dla osób z niepełnosprawnościami jest rozporządzenie krajowe z dnia dwunastego kwietnia, które weszło w życie osiemnastego czerwca tego samego roku. Przepis ten nakazuje wyposażenie w system przyzywowy zarówno mieszkań przeznaczonych dla osób z dysfunkcjami ruchowymi, jak i toalet ogólnodostępnych w budynkach użyteczności publicznej. Zakres obowiązku obejmuje zatem szerokie spektrum obiektów od bloków socjalnych po urzędy, szkoły i centra handlowe.

Równolegle obowiązuje rozporządzenie unijne oznaczane numerem osiemset osiemdziesiąt dwa z siedemnastego kwietnia, które w sposób bardziej ogólny określa wymagania dotyczące dostępności przestrzeni publicznych dla osób z niepełnosprawnościami. Dokument ten stanowi ramy prawne, na które krajowe regulacje muszą się nakładać, zapewniając spójność standardów na terenie całej Wspólnoty.

Jeśli chodzi o parametry techniczne, normy precyzują kilka kluczowych wartości. Zasilanie systemu musi wynosić dwieście trzydzieści woltów zmiennych, przy czym obowiązkowe jest also awaryjne źródło energii w postaci akumulatora lub modułu bateryjnego. Dzięki temu urządzenie pozostaje sprawne nawet podczas przerw w dostawie prądu osoba wezwana na pomoc nie zostaje pozostawiona bez możliwości komunikacji w krytycznym momencie.

Stopień ochrony obudowy wszystkich elementów systemu określa norma IP pięćdziesiąt cztery. Oznacza to, że urządzenia muszą być odporne na wilgoć oraz na wnikanie pyłu, co jest niezbędne w środowisku charakteryzującym się wysoką wilgotnością powietrza i częstym myciem podłóg. Obudowa o niższym stopniu ochrony ulegałaby szybkiej korozji styków elektrycznych, prowadząc do awarii całego układu.

Systemy alarmowe montowane w toaletach dla niepełnosprawnych muszą spełniać wymagania normy EN pięćset trzynaście, która dotyczy projektowania i instalowania urządzeń sygnalizacyjnych. Przepis ten określa między innymi minimalną głośność sygnału akustycznego, wymagany czas reakcji na wywołanie oraz procedury testowania sprawności technicznej urządzeń.

Porównanie dwóch systemów przyzywowych różnice i zgodność z przepisami

Na polskim rynku dostępne są różne rozwiązania techniczne spełniające wymagania prawne, przy czym dwa z nich zasługują na szczegółowe omówienie ze względu na ich rozpowszechnienie w obiektach użyteczności publicznej. Pierwszy z nich to system określany sygnaturą produktową RDPTA01, który stanowi podstawową wersję spełniającą wyłącznie minimalne wymagania przepisów. Konstrukcja tego urządzenia opiera się na czterech obowiązkowych modułach bez dodatkowych funkcji rozszerzających.

RDPTA01 wyróżnia się prostotą instalacji oraz niską ceną zakupu, jednak jego obsługa wymaga natychmiastowej reakcji personelu po wyzwoleniu alarmu. System nie oferuje możliwości opóźnienia w przekazywaniu sygnału ani rejestracji historii zgłoszeń w pamięci wewnętrznej. Brak modułów komunikacyjnych sprawia, że informacja o wywołaniu dociera wyłącznie do osób przebywających w bezpośrednim zasięgu akustycznym lub wzrokowym lampy sygnalizacyjnej.

Drugie rozwiązanie, oznaczone symbolem DSAB2, bazuje na zbliżonej konstrukcji sprzętowej, lecz zostało wzbogacone o szereg funkcji dodatkowych. Urządzenie dysponuje wyjściami umożliwiającymi podłączenie do sieci komunikacyjnych RS-485, Ethernet oraz modułu GSM, co pozwala na przekazywanie informacji o alarmach do centrali monitoringowej lub bezpośrednio na telefony opiekunów. Taka elastyczność komunikacyjna znacząco podnosi skuteczność systemu w dużych obiektach.

Przy wyborze konkretnego rozwiązania należy kierować się przede wszystkim charakterem obiektu oraz intensywnością jego użytkowania. W małych punktach usługowych, gdzie obsługa przebywa w niewielkiej odległości od toalety, podstawowa wersja RDPTA01 w zupełności wystarczy do spełnienia wymogów prawnych. Natomiast w szkołach, szpitalach czy centrach handlowych, gdzie personel może być rozproszony po dużym obszarze, wariant DSAB2 z modułami komunikacyjnymi zapewnia znacznie szybszą reakcję na zgłoszenia.

Oba porównywane systemy spełniają minimalne wymagania dotyczące stopnia ochrony obudowy oraz zgodności z normą EN pięćset trzynaście. Różnice sprowadzają się właściwie do funkcji dodatkowych, które choć nieobowiązkowe prawnie, mogą decydować o faktycznym bezpieczeństwie użytkowników. Decyzja między nimi powinna zatem uwzględniać analizę ryzyka specyficzną dla danej lokalizacji.

Testowanie i konserwacja systemu przyzywowego

Zainstalowanie urządzeń zgodnych z obowiązującymi normami to dopiero początek zapewnienia bezpieczeństwa użytkownikom toalet dla osób z niepełnosprawnościami. Równie istotna jest regularna konserwacja i testowanie sprawności systemu, której zaniedbanie może prowadzić do sytuacji, gdy wywołanie alarmu pozostaje bez odpowiedzi z powodu rozładowanej baterii awaryjnej lub utlenionych styków.

Norma EN pięćset trzynaście nakłada obowiązek przeprowadzania okresowych kontroli sprawności technicznej, przy czym producenci poszczególnych systemów określają w dokumentacji technicznej konkretne interwały czasowe między przeglądami. Standardowo zaleca się wykonywanie testów funkcjonalnych raz na kwartał, natomiast pełną kontrolę z pomiarami elektrycznymi wystarczy przeprowadzać raz na dwanaście miesięcy.

Podczas przeglądu technicznego należy sprawdzić kilka kluczowych parametrów. Napięcie na wyjściach zasilających kontrolera powinno mieścić się w tolerancji plus minus pięć procent wartości znamionowej. Styki przełącznika cięgnowego wymagają czyszczenia specjalistycznym preparatem do styków elektrycznych, ponieważ nagromadzony kurz i wilgoć zwiększają rezystancję przejściową, co może powodować sporadyczne zaniki sygnału.

Akumulatory awaryjne zasługują na szczególną uwagę, ponieważ ich pojemność maleje wraz z upływem czasu eksploatacji. Producenci zalecają wymianę ogniw akumulatorowych co trzy do pięciu lat, nawet jeśli testy symulacyjne wykazują pozornie prawidłowe parametry. Spadek pojemności o dwadzieścia procent może sprawić, że w sytuacji awarii sieci energetycznej system wytrzyma zbyt krótko, by personel zdążył dotrzeć do osoby potrzebującej pomocy.

Dokumentacja z przeprowadzonych przeglądów powinna być przechowywana przez okres co najmniej pięciu lat, ponieważ w razie kontroli ze strony organów nadzoru budowlanego lub rzecznika praw osób niepełnosprawnych stanowi dowód dochowania należytej staranności. Protokoły z testów powinny zawierać datę przeglądu, dane osoby odpowiedzialnej, wyniki pomiarów oraz ewentualne uwagi dotyczące wykrytych nieprawidłowości.

Rozwiązania dla rozległych obiektów zapewnienie skutecznego pokrycia

W budynkach o skomplikowanym układzie przestrzennym takich jak dworce kolejowe, lotniska czy duże kompleksy biurowe instalacja pojedynczego systemu przyzywowego w toalecie może okazać się niewystarczająca. Rozległość obiektu sprawia, że sygnał wizualny z lampy sygnalizacyjnej nie dociera do personelu przebywającego w innych skrzydłach budynku, a hałas tła skutecznie maskuje ewentualny sygnał akustyczny.

Rozwiązaniem tego problemu jest integracja systemu przyzywowego z istniejącą infrastrukturą komunikacyjną obiektu. Urządzenia wyposażone w moduły sieciowe, takie jak wspomniany wcześniej DSAB2, mogą przekazywać informacje o alarmie do centrali BMS (Building Management System) lub bezpośrednio na tablety służb porządkowych. Integracja ta wymaga jednak odpowiedniego okablowania oraz konfiguracji protokołów komunikacyjnych na etapie projektowania instalacji.

Alternatywą dla pełnej integracji jest zastosowanie repeaterów sygnału, które wzmacniają zasięg komunikacji między modułami systemu. Urządzenia te montowane są wzdłuż korytarzy i klatek schodowych, tworząc sieć przekaźników, przez które sygnał dociera do miejsca centralnego. Rozwiązanie to sprawdza się w budynkach, gdzie instalacja pełnej infrastruktury sieciowej byłaby nieuzasadniona ekonomicznie.

W przypadku obiektów tymczasowych, takich jak targowiska czy place budowy wyposażone w toalety przenośne dostosowane do potrzeb osób z niepełnosprawnościami, skutecznym rozwiązaniem bywa system oparty na komunikacji radiowej. Urządzenia te nie wymagają okablowania, co pozwala na szybki montaż i demontaż, jednak ich niezawodność w dużej mierze zależy od warunków propagacji fal radiowych w danym środowisku.

Bez względu na wybrane rozwiązanie techniczne, projekt instalacji systemu przyzywowego w rozległym obiekcie powinien uwzględniać analizę tras ewakuacyjnych oraz czasów dotarcia personelu do poszczególnych kabin. Normy budowlane określają maksymalny dopuszczalny czas reakcji na wywołanie alarmu, który w przypadku toalet dla osób z niepełnosprawnościami nie powinien przekraczać trzech minut od momentu aktywacji sygnału.

System przyzywowy w toaletach dla niepełnosprawnych najczęściej zadawane pytania
