Trójnik syfonu zlewu z wejściem na pralkę i zmywarkę

Brak wolnego odpływu w szafce pod zlewem to chyba najczęstsza plaga polskich kuchni po wymianie sprzętu AGD. Stara kanalizacja ma jedno wyjście, a do podłączenia czekają pralka i zmywarka, czasem jeszcze suszarka kondensacyjna z pompką. Rozwiązaniem bywa niewielki, ale precyzyjnie zaprojektowany trójnik syfonu zlewu z wejściem pralki i zmywarki, który rozdziela strumień ścieków bez ryzyka cofania się wody do wnętrza urządzenia. Dobrze dobrany element ratuje układ hydrauliczny, w którym brakuje miejsca na klasyczny podwójny syfon, a jednocześnie utrzymuje wymagany spadek i szczelność na lata.

• Jak zamontować trójnik syfonu z wejściem na pralkę i zmywarkę
• Trójnik DN32 5/4" do pralki i zmywarki kompatybilność i średnice
• Trójnik kanalizacyjny do pralki i zmywarki kiedy wybrać, a kiedy nie
• Najczęstsze błędy przy podłączeniu trójnika syfonu z pralką i zmywarką

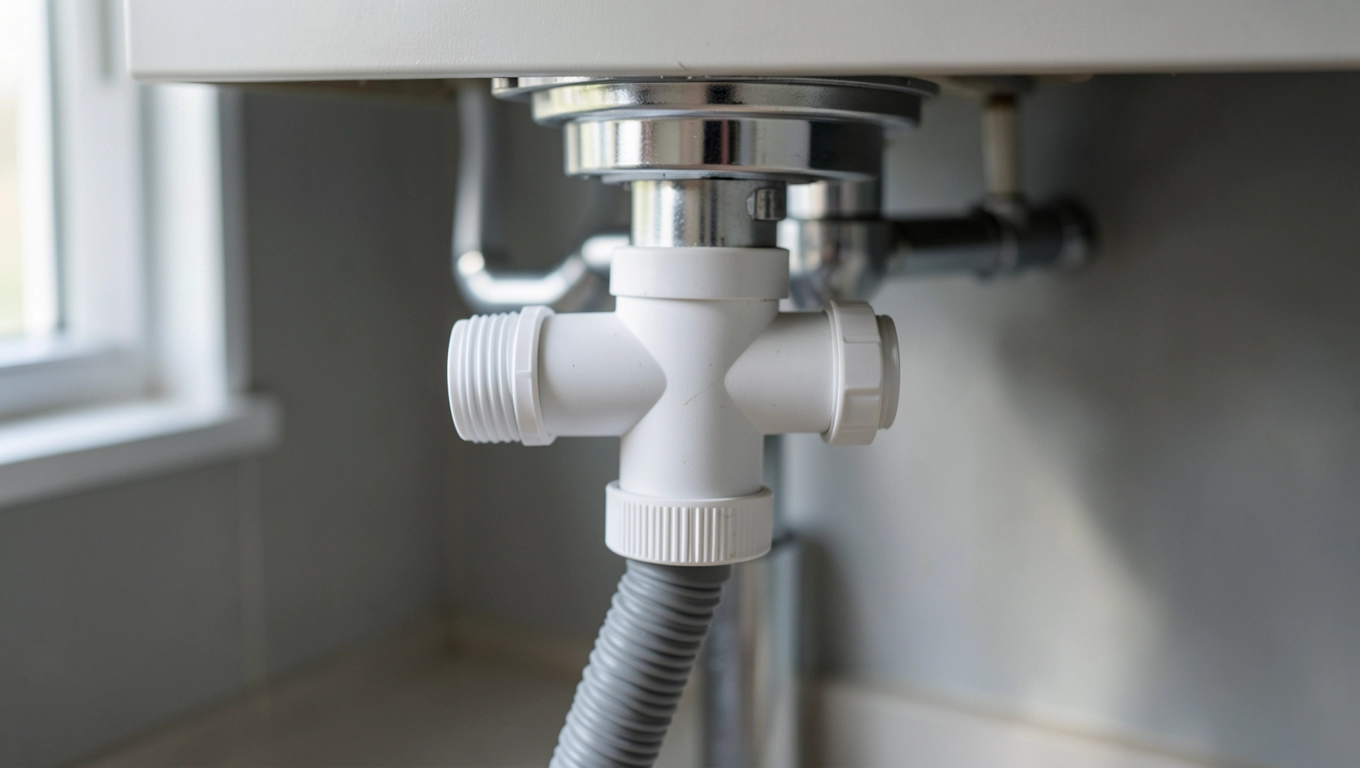

Jak zamontować trójnik syfonu z wejściem na pralkę i zmywarkę

Montaż takiego trójnika przypomina wpinanie dodatkowego rozgałęzienia w instalację niskiego napięcia: liczy się kolejność, moment dokręcenia i czystość połączenia. Najpierw odcina się dopływ wody i opróżnia syfon z resztek cieczy, odkręcając dolną miskę lub korek rewizyjny. Następnie demontuje się istniejący króciec odpływowy, a na jego miejsce wkręca się trójnik z uszczelką stożkową.

Kluczowe jest, by stożek uszczelki skierowany był w stronę przeciwną do kierunku dokręcania. Wtedy ciśnienie wody dociska ją do gniazda, zamiast wypychać na zewnątrz. Tak działa fizyka każdego złącza gwintowanego w armaturze sanitarnej, niezależnie od producenta.

Po osadzeniu trójnika pozostaje wpięcie węży odpływowych pralki i zmywarki w dwa boczne króćce. Większość modeli ma przyłącza 3/4" pasujące do standardowych końcówek węży o średnicy zewnętrznej od 17 do 23 mm. Węże wsuwa się do oporu i zabezpiecza opaską zaciskową lub fabryczną nakrętką, w zależności od konstrukcji.

Przed uruchomieniem warto przeprowadzić próbę wodną: napełnić zlew, a potem gwałtownie spuścić wodę. Obserwacja połączeń pod kątem rosy lub kropel pozwala wykryć nieszczelność, zanim pojawi się realny wyciek.

Końcowym krokiem jest sprawdzenie wysokości pętli antysyfonowej na wężu odpływowym. Producent urządzenia zwykle zaleca, by górna krawędź pętli znalazła się około 60-80 cm nad podłogą. To zabezpieczenie przed zasysaniem wody z syfonu w trakcie pompowania, które potrafi opróżnić miskę i wpuścić do pomieszczenia zapach kanalizacji.

Trójnik DN32 5/4" do pralki i zmywarki kompatybilność i średnice

Średnica nominalna to pierwszy filtr, który eliminuje połowie dostępnych produktów. Trójnik DN32 oznacza rurę o średnicy wewnętrznej 32 mm, dopasowaną do syfonów zlewozmywakowych z przyłączem 5/4 cala. W większości mieszkań w Polsce właśnie taki standard króluje od lat dziewięćdziesiątych.

Skrót DN pochodzi z francuskiego diamètre nominal i odpowiada mniej więcej wewnętrznemu otworowi rury. W praktyce oznacza to, że trójnik DN32 nie pasuje do syfonu DN40 (te są w kuchniach z grubymi odpływami, np. granitowymi zlewami dwukomorowymi). Próba wkręcenia kończy się wyciekiem albo pęknięciem króćca.

Jak odczytać przyłącze syfonu

Większość syfonów ma na odpływie gwint 5/4" albo 6/4". Pierwszy to mniejszy, drugi większy. Trójnik z kodem HL19T/30 ma przyłącze 5/4", co czyni go kompatybilnym z całą rodziną syfonów butelkowych i rurowych w rozmiarze DN32. Przy zakupie warto zmierzyć średnicę zewnętrzną gwintu suwmiarką; 5/4 cala odpowiada około 32 mm.

Kompatybilność węży to drugie sito. Trójnik z przyłączem 3/4" obsługuje węże o średnicy zewnętrznej 17-23 mm. To zakres, w którym mieszczą się niemal wszystkie węże odpływowe produkowane dla urządzeń AGD. Poza nim zaczyna się albo luz, albo brak możliwości wpięcia.

Kiedy wybrać wariant DN40 zamiast DN32

Jeśli pod zlewem stoi syfon z króćcem DN40 (średnica zewnętrzna gwintu około 40 mm), trójnik DN32 nie uszczelni połączenia nawet z najgrubszą uszczelką. W takiej sytuacji pozostaje zakup wariantu HL19T/40, który ma identyczną funkcję, ale pasuje do większego przyłącza. Różnica w cenie bywa minimalna, a oszczędność czasu na kombinowanie z adapterami bezcenna.

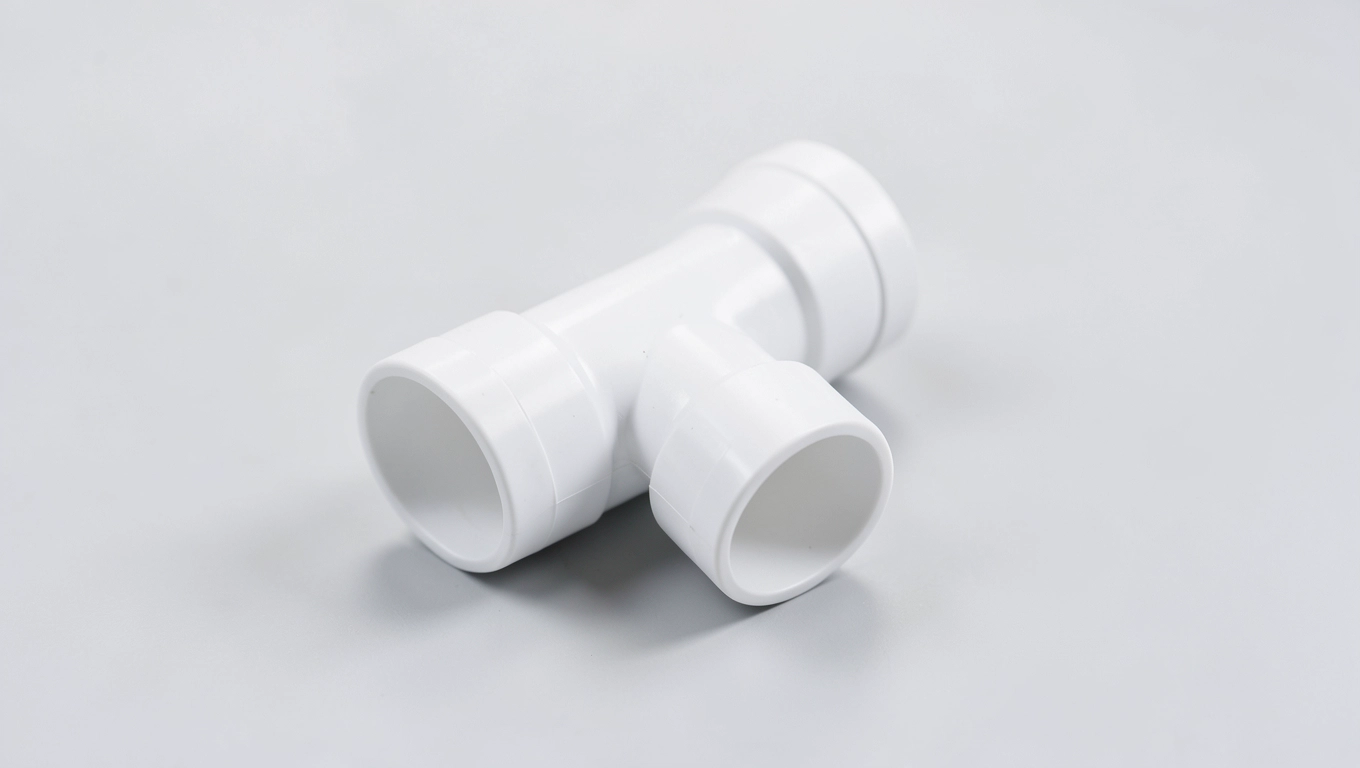

Trójnik kanalizacyjny do pralki i zmywarki kiedy wybrać, a kiedy nie

Trójnik rozgałęziający ma sens wtedy, gdy do jednego punktu kanalizacyjnego trzeba podpiąć minimum dwa urządzenia odprowadzające wodę. Pojedyncza pralka albo zmywarka nie wymaga trójnika, wystarczy kolano przyłączeniowe z jednym króćcem 3/4". Takie kolano kosztuje kilkanaście złotych i zajmuje mniej miejsca w szafce.

Wybór trójnika jest konieczny w sytuacjach, które pojawiają się zwykle przy okazji remontu albo wymiany zlewozmywaka na większy model z jedną komorą. Nowy zlew często nie ma już miejsca na podwójny syfon, a stare wyjście kanalizacyjne w ścianie zostaje jedynym punktem styku z pionem. Wtedy trójnik wpinany pod syfonem staje się niezastąpiony.

Inny scenariusz to doposażenie mieszkania, w którym kanalizacja była przygotowana tylko na zlew i pralkę. Po dokupieniu zmywarki okazuje się, że drugiego króćca po prostu nie ma. Trójnik rozwiązuje sprawę w pięć minut bez kucia ścian i bez zmiany pionu.

Kiedy trójnik to za mało

Gdy w grę wchodzą trzy urządzenia jednocześnie pralka, zmywarka i suszarka kondensacyjna z własną pompką zwykły trójnik z dwoma wejściami przestaje wystarczać. Potrzebny jest rozdzielacz z trzema przyłączami albo dodatkowy trójnik kaskadowy. W praktyce lepiej poprowadzić nowy przewód kanalizacyjny niż piętrzyć kolejne rozgałęzienia.

Nie należy wpiąć trójnika w istniejący trójnik, jeśli spadek pionu jest mniejszy niż 2%. Przy intensywnym pompowaniu woda z trzeciego urządzenia cofnie się do syfonu zlewu, a w skrajnych przypadkach wyleje się na blat.

Najczęstsze błędy przy podłączeniu trójnika syfonu z pralką i zmywarką

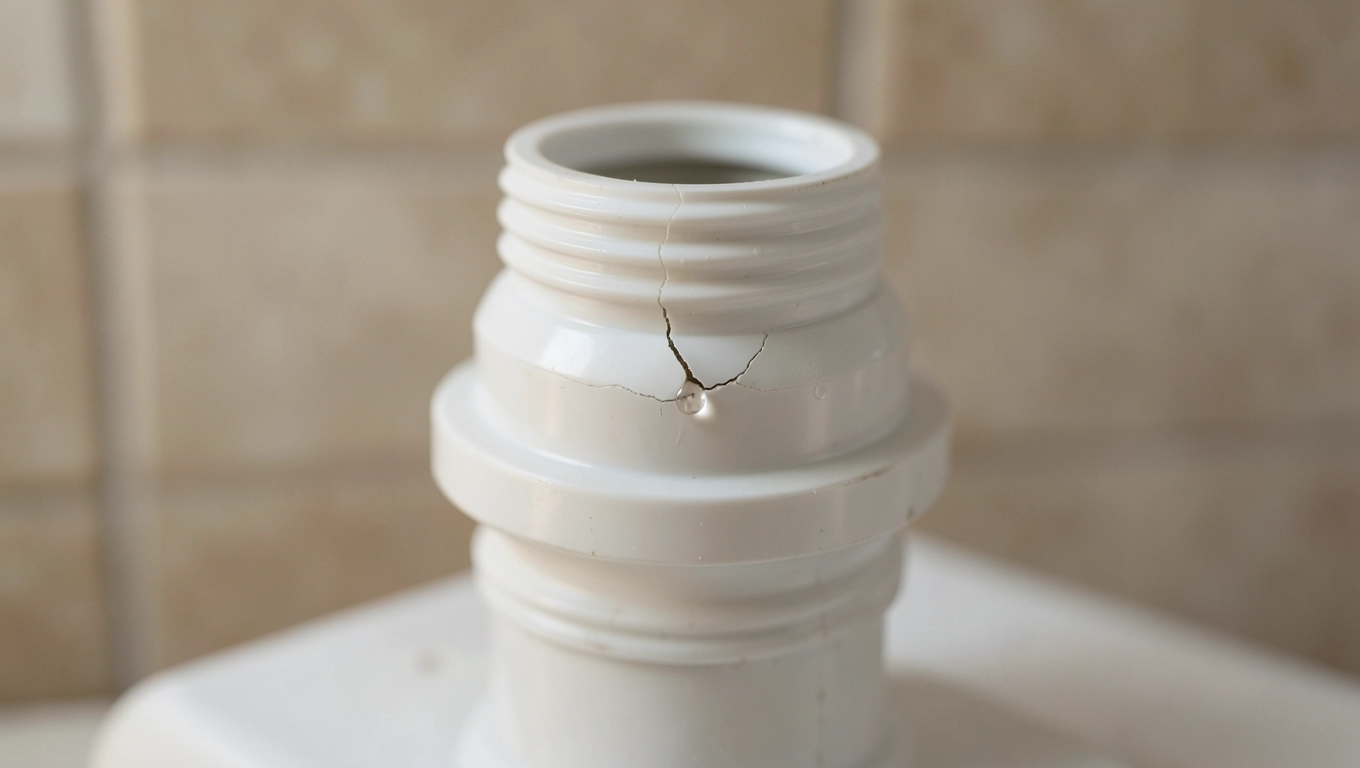

Pierwszy grzech to dokręcanie trójnika kluczem z całą siłą, jakby chodziło o koło w samochodzie. Gwinty w armaturze sanitarnej są z tworzywa lub mosiądzu i mają miękkie uszczelki. Nadmierny moment obrotowy powoduje spłaszczenie uszczelki stożkowej, pęknięcie króćca albo zerwanie gwintu. Wystarczy dokręcenie ręką do oporu plus lekki ruch kluczem, około ćwierć obrotu.

Drugi błąd to brak uszczelki lub zastosowanie losowej uszczelki z innego zestawu hydraulicznego. Trójnik projektowany jest pod konkretny profil uszczelki, zwykle stożkowy lub płaski z wewnętrznym o-ringiem. Zastąpienie jej innym kształtem kończy się mikroprzeciekiem, który po miesiącu zamieni się w kałużę pod szafką.

Trzecia pułapka to zbyt wysokie umieszczenie węży odpływowych. Syfon zlewozmywakowy wymaga słupa wody w misce, by zapobiegać przedostawaniu się zapachów z kanalizacji. Jeśli urządzenie pompuje wodę zbyt intensywnie albo wąż jest za wysoko, podciśnienie wsysa wodę z miski i otwiera drogę smrodom.

Przed wpięciem trójnika zawsze warto wyczyścić gwint syfonu z resztek starej uszczelki i kamienia. Nawet drobna nierówność na stożku potrafi zniweczyć szczelność połączenia.

Czwarty problem to rezygnacja z pętli antysyfonowej na wężu odpływowym. Wielu instalatorów skraca wąż albo prowadzi go prosto do trójnika, by zaoszczędzić miejsce. Bez pętli wysokościowej pompa urządzenia może zassać wodę z syfonu przy każdym cyklu opróżniania.

Piąty, dość powszechny błąd to brak sprawdzenia kierunku stożka uszczelki przy ponownym montażu po czyszczeniu. Nawet doświadczeni fachowcy montują uszczelkę odwrotnie, gdy spieszą się z kolejnym zleceniem. Skutek jest ten sam: przeciek po kilku dniach od powrotu do użytkowania kuchni.

Checklist przed zakupem trójnika

• średnica gwintu syfonu (5/4" czy 6/4")
• średnica zewnętrzna węży odpływowych urządzeń AGD
• ilość urządzeń do podpięcia (jedno czy dwa)
• dostępna przestrzeń w szafce pod zlewem
• kierunek odpływu w ścianie (poziomy czy pionowy)

Specyfikacja techniczna trójnika HL19T/30 zamyka się w kilku liczbach, które warto znać przed zakupem. Wymiary zewnętrzne wynoszą 12 × 12 × 7 cm, a masa to zaledwie 66 g. Średnica nominalna DN32 odpowiada przyłączu 5/4 cala. Króćce boczne mają gwint 3/4" i obsługują węże 17-23 mm. To cała paleta informacji potrzebnych do podjęcia decyzji bez wychodzenia z domu.

Zgodność z normami i jakość wykonania

Elementy instalacyjne produkowane w Unii Europejskiej podlegają normie PN-EN 274, która reguluje wymiary przyłączy i wytrzymałość mechaniczną syfonów oraz elementów pomocniczych. Trójnik wykonany zgodnie z tą normą przechodzi próbę ciśnieniową i cykliczne testy zmęczeniowe, więc jego żywotność sięga zwykle kilkunastu lat eksploatacji w typowym gospodarstwie domowym.

Zgodnie z Rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, instalacja kanalizacyjna powinna zapewniać samoczynny odpływ ścieków bez ryzyka cofnięcia. Trójnik rozgałęziający wpisuje się w ten wymóg, pod warunkiem zachowania prawidłowego spadku (minimum 2% w kierunku pionu) i zastosowania pętli antysyfonowej.

Trójnik syfonu zlewu z wejściem pralki i zmywarki to komponent, który nie rzuca się w oczy, ale decyduje o spokoju na lata. Prawidłowy dobór średnicy, szczelne połączenie i przestrzeganie wysokości pętli ochronnej eliminują 90% awarii zgłaszanych przez użytkowników. Pozostałe 10% to zwykle wina kamienia w instalacji albo zbyt agresywnych środków chemicznych, które niszczą uszczelki szybciej niż przewidział to producent.

Przy wyborze konkretnego modelu trójnik HL19T/30 wyróżnia się na tle tańszych zamienników precyzją wykonania i powtarzalnością wymiarów, co ułatwia montaż nawet w ciasnych szafkach pod zlewem. W segmencie DN32 to jeden z niewielu elementów zaprojektowanych specjalnie pod podłączenie dwóch urządzeń AGD, a nie tylko jako przypadkowy kształt z katalogu producenta. Dobra specyfikacja, kompaktowe wymiary i niska masa sprawiają, że trójnik trafia w potrzeby tych, którzy modernizują kuchnię bez gruntownego remontu instalacji.

Źródła: PN-EN 274 (elementy instalacji kanalizacyjnej), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, katalogi producentów armatury sanitarnej, dane publikowane na stronach producentów zaworów i syfonów.
