Syfon żeliwny do wanny: jak dobrać i wymienić bez spiny

Wymiana syfonu żeliwnego na PVC w starej kamienicy

Syfon żeliwny do wanny w przedwojennej kamienicy potrafi napsuć krwi nawet doświadczonemu majsterkowiczowi. Korozja wżera się w ścianki od wewnątrz, połączenia gwintowe pokrywa warstwa rdzy, a samo żeliwo po kilkudziesięciu latach bywa tak kruche, że pęka przy pierwszym mocniejszym kluczu. Mieszkaniec takiego lokalu najczęściej zauważa trzy sygnały alarmowe: kapanie pod wanną, wolny odpływ wody albo nieprzyjemny zapach z odpływu, który nie znika nawet po wlaniu środka chemicznego. Każdy z tych objawów oznacza jedno: albo syfon do wymiany, albo natychmiastowa interwencja uszczelniająca, która kupi czas, ale rozwiązania trwałego nie da.

• Wymiana syfonu żeliwnego na PVC w starej kamienicy
• Przejściówka żeliwo PVC i uszczelka do starego syfonu
• Najczęstsze błędy przy montażu syfonu żeliwnego do wanny

Syfon żeliwny do wanny w kamienicy z lat dwudziestych czy trzydziestych XX wieku to najczęściej odlew o średnicy wewnętrznej DN50, rzadziej DN70. Norma PN-EN 877, która reguluje wyroby z żeliwa stosowane w instalacjach odprowadzania ścieków wewnątrz budynków, dopuszcza grubość ścianki od 3 do 5 milimetrów w zależności od klasy. Po osiemdziesięciu latach eksploatacji ta grubość bywa już znacznie mniejsza, a sam metal traci jednorodność struktury.

Kiedy syfon żeliwny wymaga wymiany

Diagnostyka zaczyna się od obejrzenia spodu syfonu przy latarce. Rdzawy nalot na zewnątrz to jeszcze pół biedy, bo świadczy o naturalnym starzeniu powierzchni. Groźniejsze są brunatne zacieki wody na kołnierzu, które sygnalizują mikropęknięcia. Kolejny test to kawałek suchej szmatki przyłożony do połączenia gwintowego na kwadrans: mokra plama po zdjęciu tkaniny to dowód, że uszczelka nie pracuje już szczelnie.

Sam odpływ z wanny w przedwojennym budynku biegnie często w stropie Ackermana, czyli systemie ceramicznym na stalowych belkach dwuteowych. Syfon żeliwny do wanny w takim stropie osadzony bywa bezpośrednio w masie szamotowej, a jego demontaż wymaga rozbicia części podsadzki. To właśnie dlatego wielu właścicieli zwleka z wymianą do momentu, gdy zacieki pojawią się na suficie poniżej.

Warto przy okazji zmierzyć średnicę wylotu syfonu. Najpowszechniejsza to DN50, czyli 50 milimetrów światła rury. Spotyka się też syfon żeliwny do wanny z wylotem DN70, a w naprawdę starych kamienicach nawet DN100. Bez tej informacji nie kupisz właściwej przejściówki.

Lista zakupów przed przeróbką

Centralny element całej operacji to przejściówka żeliwo PVC z uszczelką gumową. To jednoczęściowy adapter, który wkłada się do wnętrza żeliwnego króćca, a od drugiej strony przyjmuje rurę PVC. Uszczelka wewnętrzna opiera się na stożkowym profilu, który po dociśnięciu kołnierzem rozpycha się promieniście i blokuje wszelkie mikroprzepływy. Bez tej przejściówki żadne inne połączenie nie będzie trwałe, bo różnica współczynników rozszerzalności cieplnej między żeliwem a PVC wynosi niemal pięciokrotnie.

• Przejściówka żeliwo-PVC z uszczelką stożkową, dopasowana do średnicy wylotu (DN50/DN70/DN100)
• Złączka elastyczna (kompensator) o długości 8-12 cm do tłumienia drgań
• Klucz żeliwny lub łańcuchowy do odkręcenia starego syfonu bez gryzienia powierzchni
• Pasta uszczelniająca na bazie silikonu, odporna na temperaturę do 120°C
• Nowy syfon wannowy z PVC, najlepiej z odpłyłem klik-klak
• Szlifierka kątowa z tarczą do metalu (na wypadek zżartego gwintu)
• Szczotka druciana mosiężna do czyszczenia kołnierza
• Rękawice ochronne i okulary

Łączny koszt materiałów przy samodzielnym montażu oscyluje między 50 a 150 złotych, w zależności od jakości syfonu PVC i producenta uszczelki. Fachowiec za tę samą robotę weźmie od 300 do 600 złotych, bo robocizna w ciasnej przestrzeni pod wanną jest po prostu nieprzyjemna.

Przebieg przeróbki krok po kroku

Krok pierwszy to zakręcenie wody i spuszczenie resztek z syfonu. Pod odpływ wanny podkładam płaskie naczynie, bo nawet pusty syfon żeliwny do wanny potrafi mieć w dołku kolana kilkadziesiąt mililitrów wody, która po odkręceniu wyleje się prosto na podłogę.

Krok drugi to demontaż starego syfonu. Tu zaczynają się schody. Klucz łańcuchowy zakładam na odlew i próbuję poluzować połączenie. Jeśli gwint nie drgnie po trzech próbach, nie wolno używać większej siły. Żeliwo w stanie skorodowanym łamie się w charakterystyczny sposób, odłupując duże fragmenty ścianki, które mogą wpaść do pionu kanalizacyjnego.

Zamiast siły stosuję penetrator w sprayu i odczekuję kwadrans. Rdza pod wpływem środka chemicznego mięknie, a gwint zaczyna się obracać. Dopiero wtedy używam klucza z przedłużonym ramieniem, ale z wyczuciem. Stukot przy obrocie oznacza, że gwint puszcza.

Krok trzeci to czyszczenie kołnierza żeliwnego. Szczotka mosiężna sprawdza się tu lepiej niż stalowa, bo nie rysuje powierzchni odlewu. Rysy na kołnierzu to mikrolejce, przez które woda kapie mimo nowej uszczelki. Po szczotkowaniu wycieram kołnierz szmatą nasączoną odtłuszczaczem i czekam, aż wyschnie.

Krok czwarty to montaż uszczelki i przejściówki. Uszczelkę stożkową wkładam do wnętrza króćca żeliwnego tak, by węższa strona stożka była zwrócona w stronę rury. Przejściówkę wciskam równomiernie, obracając ją przy tym o ćwierć obrotu, by stożek uszczelki rozkładał się symetrycznie. Nierównomierne osadzenie to najczęstsza przyczyna późniejszych przecieków.

Krok piąty to połączenie z PVC. Na króciec przejściówki nakładam złączkę elastyczną, a dopiero do niej rurę PVC odpływową. Kompensator pochłania drgania przenoszone z wanny do instalacji, a PVC pracuje wtedy jak przegub, nie sztywno. Bez kompensatora połączenie twardnieje i po kilkunastu cyklach napełniania wanną zaczyna pękać.

Krok szósty to próba szczelności. Zakręcam odpływ, napełniam wannę do połowy, a potem otwieram korek i obserwuję wszystkie połączenia przez minimum pięć minut. Przy okazji sprawdzam, czy woda spływa z prawidłową prędkością. Zbyt wolny odpływ oznacza źle dobrany spadek rury, który powinien wynosić od 2 do 3 procent w kierunku pionu.

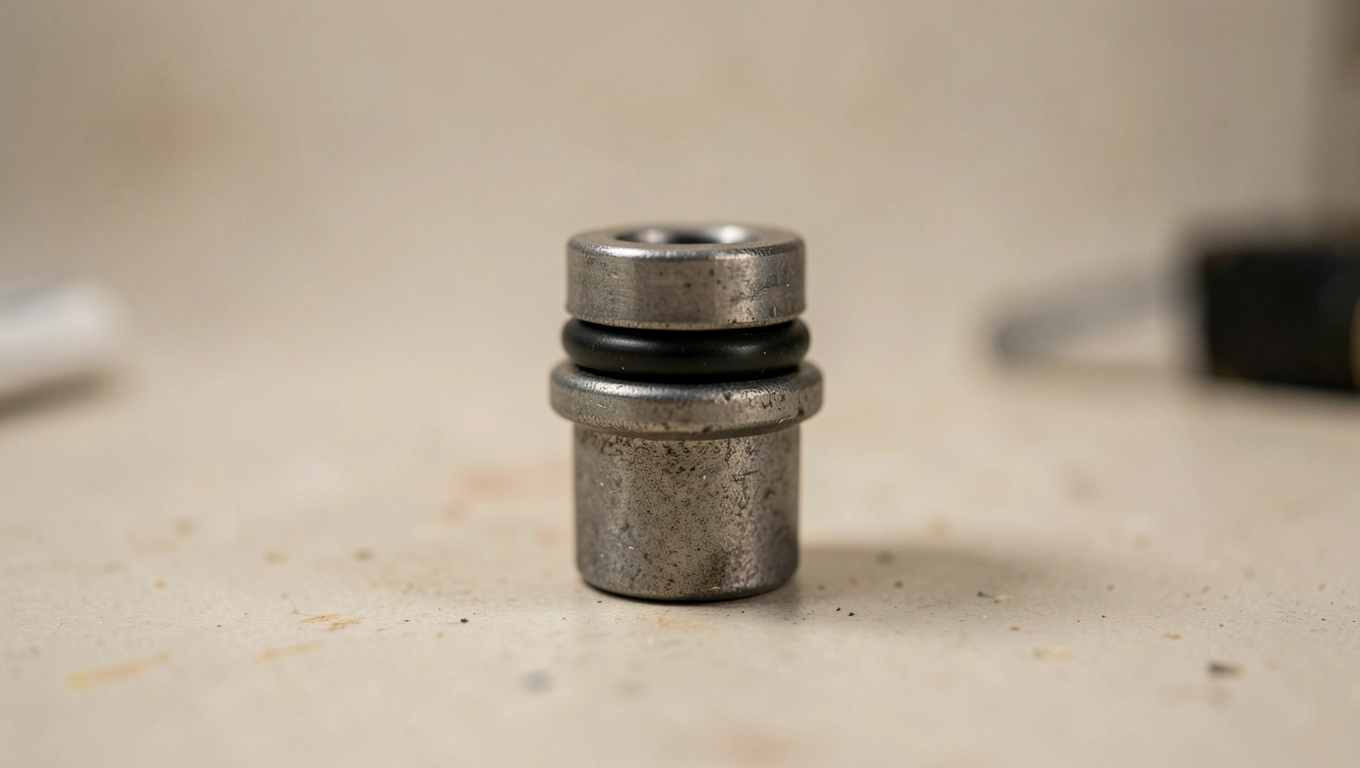

Przejściówka żeliwo PVC i uszczelka do starego syfonu

Sama przejściówka to kawałek inżynierii materiałowej, który rozwiązuje problem życia. Żeliwo ma współczynnik rozszerzalności cieplnej rzędu 10 mikrometrów na metr na stopień Celsjusza. PVC to 50 mikrometrów. Gdyby połączyć te materiały na sztywno, przy każdej gorącej kąpieli dochodziłoby do mikroruchów na styku, a po setkach cykli pojawiałyby się nieszczelności. Przejściówka z elastyczną uszczelką stożkową absorbuje te różnice, bo guma EPDM pracuje w zakresie od minus 40 do plus 120 stopni, zachowując elastyczność.

Uszczelka do starego syfonu musi być dobrana z dokładnością do milimetra. Zbyt mała nie dociśnie się do ścianki króćca, za duża nie wejdzie do wnętrza. Producenci oznaczają uszczelki trzema parametrami: średnicą wewnętrzną, średnicą zewnętrzną i grubością ścianki. Te trzy wymiary trzeba zmierzyć suwmiarką przed zakupem, a nie na oko.

W przedwojennych kamienicach średnice bywają niestandardowe. Rury żeliwne produkcji niemieckiej miały imperialny wymiar 2 cale (DN50 metrycznie), a polskie odlewy z okresu międzywojnia różniły się nawet o 2-3 milimetry między producentami. Dlatego pierwszą czynnością po odkręceniu starego syfonu powinno być włożenie kawałka sznurka do wnętrza króćca i zaznaczenie głębokości. Pomiar sznurkiem daje pewność, że uszczelka sięgnie odpowiednio głęboko.

Schemat połączenia żeliwo-uszczelka-przejściówka-PVC

Całe połączenie składa się z czterech warstw, z których każda pełni określoną funkcję. Pierwsza to kołnierz żeliwny, czyli wewnętrzna ściana króćca. Druga to uszczelka stożkowa z EPDM, która dolega do kołnierza. Trzecia to przejściówka, najczęściej z PVC lub polipropylenu, z wewnętrznym gniazdem na stożek uszczelki. Czwarta to rura odpływowa PVC, wchodząca w króciec przejściówki na głębokość minimum 30 milimetrów.

Prawidłowe osadzenie oznacza, że przejściówka wchodzi w kołnierz żeliwny na głębokość od 25 do 35 milimetrów. Płytsze osadzenie zostawia zbyt mało miejsca na pracę uszczelki. Głębsze może spowodować, że stożek odkształci się niesymetrycznie. Warto przy okazji montażu posmarować stożek uszczelki pastą silikonową, co zmniejsza tarcie przy wciskaniu i chroni gumę przed starzeniem.

Kiedy wymiana syfonu żeliwnego na PVC nie wystarczy

Przejściówka rozwiązuje problem na styku, ale nie naprawi samego odpływu, jeśli ten jest uszkodzony. Pęknięcia wzdłuż osi rury żeliwnej, wyraźne wgniecenia po uderzeniach, a przede wszystkim korozja przenikająca przez całą grubość ścianki to sygnały, że wymienić trzeba cały odcinek, a nie tylko syfon.

Wymiana całego odcinka w przedwojennej kamienicy wymaga już zgłoszenia robót budowlanych, bo ingerujemy w konstrukcję stropu. Jeśli budynek figuruje w rejestrze zabytków, dochodzi jeszcze obowiązek uzgodnienia zakresu prac z konserwatorem. Syfon żeliwny do wanny sam w sobie zabytkiem nie jest, ale prowadzone przezeń rury już mogą podlegać ochronie.

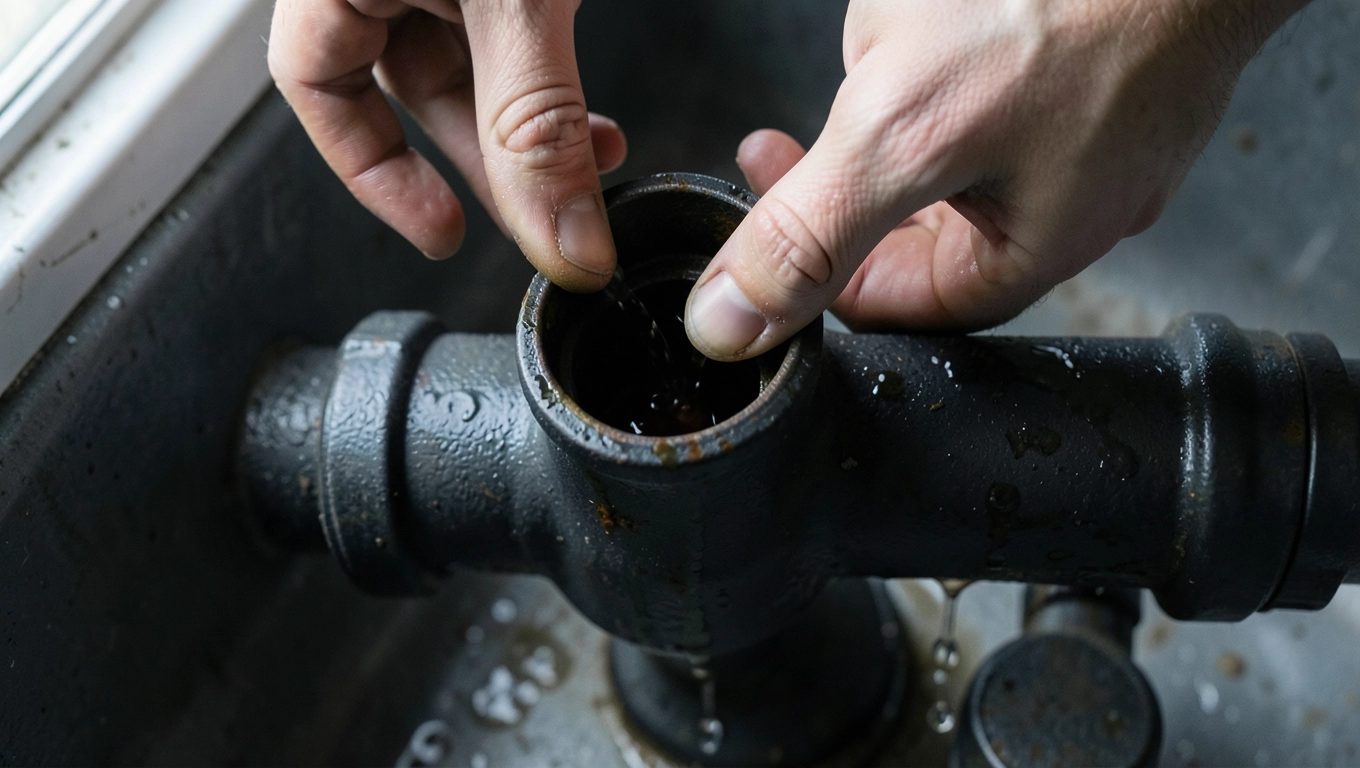

Najczęstsze błędy przy montażu syfonu żeliwnego do wanny

Błąd pierwszy to źle dobrana uszczelka. Wielu wykonawców kupuje uszczelkę uniwersalną DN50, nie sprawdzając rzeczywistej średnicy króćca. Efekt jest taki, że woda kapie mimo poprawnie wykonanego montażu. Mechanizm jest prosty: uszczelka o zbyt małej średnicy zewnętrznej nie dolega do ścianki kołnierza na całym obwodzie, a jedynie w kilku punktach, przez które woda znajduje drogę.

Błąd drugi to brak podparcia syfonu. Sam syfon żeliwny do wanny waży od 4 do 7 kilogramów, a po napełnieniu wanny masa działająca na odpływ wzrasta o kolejne 100-150 kilogramów wody. Jeśli syfon nie ma podparcia na stropie lub konsolce, cały ciężar przenosi się na przejściówkę. Po kilku miesiącach połączenie się odkształca i zaczyna przeciekać.

Błąd trzeci to za mocne dokręcenie. Żeliwo nie ma granicy plastyczności tak wyraźnej jak stal. Zbyt mocne dokręcenie kluczem powoduje mikropęknięcia odlewu, które ujawniają się dopiero po kilku tygodniach pod wpływem cykli cieplnych. Moment dokręcenia nie powinien przekraczać 25 Nm w przypadku syfonu DN50.

Błąd czwarty to brak próby wodnej. Wielu wykonawców składa instalację, odkręca wodę i odchodzi. Połączenie wygląda szczelnie, bo jest suche. Dopiero pierwsze napełnienie wanny ujawnia niedociągnięcia. Próba wodna powinna trwać minimum pięć minut przy pełnym ciśnieniu, a najlepiej obejmować dwukrotne napełnienie i opróżnienie wanny.

Co robić, gdy syfon się nie odkręca

Pierwsza metoda to penetrator w sprayu i czas. Po piętnastu minutach gwint zwykle puszcza. Druga metoda to opukanie kluczem: delikatne uderzenia młotkiem w ramię klucza rozluźniają rdzę. Trzecia metoda, ostateczna, to cięcie szlifierką kątową wzdłuż osi syfonu. Po przecięciu odlew pęka w kontrolowany sposób i można go zdjąć w kawałkach.

Cięcie szlifierką wymaga jednak doświadczenia, bo iskry mogą uszkodzić posadzkę, a wióry z żeliwa są ostre jak brzytwa. Przy tej metodzie warto założyć rękawice skórzane i okulary ochronne. Nieprzyjemny zapach spalonego żeliwa utrzymuje się przez kilka godzin, więc warto też wywietrzyć łazienkę przed dalszą pracą.

Kiedy wezwać hydraulika

Pęknięcia odpływu widoczne gołym okiem to sygnał do oddania sprawy fachowcowi. Spawanie żeliwa jest możliwe, ale wymaga spawacza z doświadczeniem w odlewach, bo zwykła elektroda staliwna nie trzyma na żeliwie. Brak dostępu do syfonu, na przykład w zabudowanej wannie z parawanem, też przemawia za powołaniem hydraulika. Wreszcie zabytkowy charakter budynku, który wymaga uzgodnień z konserwatorem, to sytuacja, w której samodzielna przeróbka może narobić więcej szkody niż pożytku.

Kosztorys wariantów

Renowacja starego syfonu żeliwnego do wanny ma sens tylko wtedy, gdy odlew nie nosi śladów korozji przenikającej. Malowanie antykorozyjne od wewnątrz nie wchodzi w grę, bo farba zmywa się do kanalizacji i zatyka odpływ. Można natomiast oczyścić syfon mechanicznie, wymienić samą uszczelkę i pomalować go od zewnątrz farbą antykorozyjną, co przedłuży żywotność o kolejne kilka lat.

Checklista przed rozpoczęciem pracy

• Woda zakręcona na zaworze przed wanną
• Resztki wody spuszczone z syfonu
• Naczynie podłożone pod odpływ
• Średnica króćca zmierzona suwmiarką
• Uszczelka dobrana do średnicy
• Przejściówka żeliwo-PVC dopasowana do wymiaru
• Klucz łańcuchowy lub żeliwny w zasięgu ręki
• Penetrator w sprayu przygotowany
• Rękawice i okulary ochronne założone
• Latarka lub halogen LED zapewniający dobre oświetlenie

Sama procedura nie jest skomplikowana, ale wymaga cierpliwości i dokładności. Pośpiech przy montażu syfonu żeliwnego do wanny kończy się albo przeciekiem, albo pęknięciem odlewu. Spokojne tempo i poszanowanie dla ograniczeń materiału to połowa sukcesu. Druga połowa to właściwe narzędzia i uszczelka dobrana co do milimetra. Jeśli te dwa warunki są spełnione, syfon żeliwny do wanny w starej kamienicy przetrwa kolejnych kilkadziesiąt lat bez problemu.

Hydraulika w kamienicy przedwojennej rządzi się swoimi prawami. Rury żeliwne produkcji międzywojennej mają inne tolerancje wymiarowe niż współczesne odlewy, a stropy Ackermana wymagają ostrożności przy każdej ingerencji. Zanim zaczniesz przerabiać syfon żeliwny do wanny, upewnij się, że znasz przebieg pionu kanalizacyjnego w budynku i wiesz, które odcinki możesz wymienić bez zgłoszenia, a które wymagają uzgodnień.

Każda ingerencja w instalację wodnokanalizacyjną powinna być zgodna z Rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, oraz z normą PN-EN 877 dotyczącą rur i kształtek z żeliwa stosowanych do odprowadzania ścieków wewnątrz budynków. Źródło: isap.sejm.gov.pl, pkno.pl.
