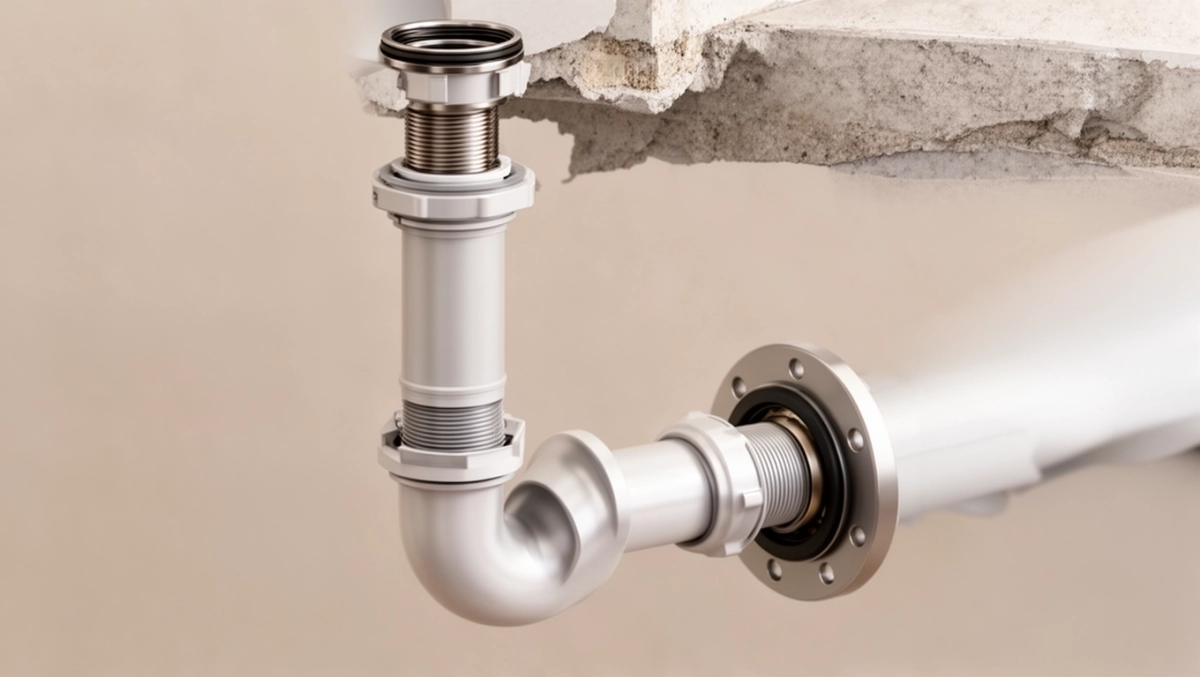

Syfon schemat – poznaj dokładny diagram montażu krok po kroku

Stajesz przed zlewozmywakiem, trzymasz w dłoniach instrukcję obsianą tajemniczymi ikonami i nagle uświadamiasz sobie, że ten malutki element potrafi zatrzymać całą kuchnię jeśli pomylisz choćby jedno uszczelnienie, czeka cię niespodzianka pod szafką. Schemat syfonu wygląda przerażająco tylko wtedy, gdy nikt nie wytłumaczy ci, co oznaczają te linie, strzałki i cyfry. Zanim wezwiesz hydraulika za kilkaset złotych, przeczytaj dokładnie, jak odczytać ten dokument i dlaczego odpowiednie połączenie ma znaczenie nie tylko dla szczelności, ale też dla ochrony przed nieprzyjemnymi zapachami z kanalizacji.

• Jak czytać schemat syfonu przed montażem?
• Schemat syfonu z podłączeniem do zmywarki krok po kroku
• Najczęstsze błędy w interpretacji schematu syfonu
• Gdzie znaleźć aktualny schemat syfonu do Twojego modelu?
• Pytania i odpowiedzi dotyczące syfonu schemat

Jak czytać schemat syfonu przed montażem?

Każdy producent dołącza do zestawu rysunek techniczny, który wygląda jakby pochodził z innego systemu metrycznego niż ten, którym posługujesz się na co dzień. Linia ciągła oznacza zazwyczaj element stały, natomiast przerywana wskazuje na wymiarowanie lub luz montażowy. Strzałki przy gwintach pokazują kierunek dokręcania i to jest pierwsza pułapka, bo większość ludzi instynktownie nakręca zgodnie z ruchem wskazówek zegara, a standardowe połączenia sanitarne wymagają właśnie tego. Kiedy natomiast widzisz strzałkę okrężną przy nakrętce, oznacza to, że dokręcasz ręcznie do oporu, ale bez użycia narzędzi ceramika pęka przy zbyt dużym momencie obrotowym.

Na schemacie syfonu jednokomorowego znajdziesz oznaczenia cyfrowe od 1 do 10, które odpowiadają kolejności montażu. Niektóre instrukcje numerują elementy według warstw od dołu do góry, inne według momentu łączenia. Najlepiej zrobisz, jeśli przed przystąpieniem do pracy rozłożysz wszystkie części na stole kuchennym i przyporządkujesz im numery z rysunku. Korpus syfonu zawsze zajmuje pozycję centralną, do niego dochodzą kolano odpływowe od góry oraz rura przedłużająca od dołu. Flansza mocowana do zlewu pojawia się jako pierwsza w numeracji, ponieważ stanowi podstawę całej konstrukcji.

Warto zwrócić uwagę na oznaczenia średnic. Typowy syfon kuchenny ma gwint 1½ cala, co odpowiada około 40 milimetrom. Rura odpływowa w systemie kanalizacyjnym ma zazwyczaj 50 mm, więc potrzebujesz redukcji i właśnie tutaj schemat pokazuje, czy redukcja jest wbudowana w korpus, czy stanowi osobny element. Brak tej wiedzy prowadzi do sytuacji, w której montujesz syfon, a potem okazuje się, że rura nie pasuje i trzeba biegać po sklepach hydraulicznych szukając odpowiedniego adaptera.

Z pod górną częścią schematu oznaczają moment, w którym nakładasz uszczelki. Płaska uszczelka gumowa idzie między korpusem a kolanem odpływowym, natomiast uszczelka stożkowa tzw. kula z uszczelką trafi między nakrętką a korpusem. Zama w uszczelce nie jest przypadkowa, ponieważ jej zadaniem jest blokowanie przecieków poprzez docisk podczas dokręcania. Uszczelka stożkowa działa najlepiej, gdy jest skierowana węższą stroną w stronę gwintu, a szerszą ku zewnętrznej stronie połączenia.

Symbole typu „DW" lub „PM" na schemacie syfonu wskazują na dedykowane przyłącze dla zmywarki lub młynka do odpadów. Jeśli planujesz podłączyć zmywarkę w przyszłości, upewnij się, że wybrany model syfonu ma ten wylot inaczej czeka cię wymiana całego zestawu lubinstalacja dodatkowego trójnika, który zabiera miejsce pod zlewem i komplikuje konserwację. Schemat często pokazuje ten element jako odgałęzienie pod kątem 45 stopni od pionowej rury odpływowej.

Na niektórych rysunkach technicznych znajdziesz oznaczenie „NT" przy gwintach oznacza to nakrętkę trywialną, którą można dokręcać ręcznie, bez narzędzi. Jednak instrukcje producenta zwykle podają również maksymalny moment obrotowy, wyrażony w niutonometrach. Dla połączeń plastikowych w zupełności wystarczy moment rzędu 3-5 Nm, co odpowiada sile, jaką uzyskasz dociskając kluczbeczkowy przedramieniem do końca przedramienia.

Schemat syfonu z podłączeniem do zmywarki krok po kroku

Przed przystąpieniem do instalacji zamknij zawór pod zlewem ten odcinający dopływ wody do baterii, nie mylić z zaworem głównym mieszkania. Podłóż sobie wiadro lub stare ręczniki, bo choćbyś był pewien szczelności, zawsze może coś kapnąć podczas odkręcania starych połączeń. Odczekaj chwilę, aż ewentualna woda w rurach odpływowych spłynie, i wtedy przystąp do demontażu starego syfonu, odkręcając nakrętki w kierunku przeciwnym do ruchu wskazówek zegara.

Zacznij od montażu flanszy w otworze zlewozmywaka. Wyczyść starą powierzchnię z resztek silikonu i osadów mineralnych to ważne, bo nowa uszczelka musi przylegać do gładkiej powierzchni. Nałóż cienką warstwę silikonu sanitarnego na obwód otworu od spodu zlewu, włóż flanszę i przykręć od góry nakrętką mocującą. Nie dociskaj silikonu zbyt mocno, bo wypłynie na wierzch i będzie wyglądał nieestetycznie. Silikon sanitarny utwardza się przez hydrolizę, więc potrzebuje wilgoci z powietrza w zupełności nowa warstwa utwardzi się w ciągu 2-3 godzin.

Teraz zamontuj korpus syfonu, nakładając na gwint flanszy uszczelkę stożkową właściwą stroną i nakręcając nakrętkę mocującą. Ręcznie dokręć do oporu, a potem jeszcze o pół obrotu kluczembeczkowym. Nie przekraczaj siły, przy której plastik zaczyna delikatnie trzeszczeć syfon z tworzywa sztucznego nie wymaga i nie znosi nadmiernego docisku. W dolnej części korpusu znajdziesz gwint do połączenia z kolanem odpływowym tutaj również nałóż uszczelkę płaską i dokręć nakrętką.

Kolano odpływowe łączy korpus z rurą przedłużającą. Ten element wyznacza kąt odpływu najczęściej 90 stopni, choć dostępne są również kolana 45-stopniowe dla ciaśniejszych przestrzeni pod szafką. Kąt wpływa na prędkość przepływu wody, ponieważ mniejszy kąt załamania zmniejsza opory hydrauliczne. Przy kącie 90 stopni prędkość przepływu spada o około 15-20% w porównaniu do przepływu swobodnego, co w warunkach domowych nie stanowi problemu, ale przy dużych ilościach wody może powodować wolniejszy odpływ.

Rura przedłużająca musi być skierowana w stronę kanału ściekowego. Zmierz odległość od końca rury przedłużającej do wejścia do kanalizacji i przygotuj rurę o odpowiedniej długości. Najlepiej kupować rury z możliwością docinania, bo prefabrykowane długości rzadko pasują idealnie doTwojej instalacji. Przy docinaniu używaj obcinaka do rur PVC piła naciná brzegi i powoduje powstawanie wiórów, które mogą z czasem zalegać i powodować zatory. Po odcięciu wyrównaj brzeg papierem ściernym o gradacji 120, aby usunąć zadziory.

Na wszystkie gwinty zewnętrzne nakładaj taśmę PTFE to politetrafluoroetylen, substancja o niskim współczynniku tarcia, która wypełnia mikronierówności gwintu i tworzy szczelną barierę. Trzy do czterech owinięć wystarczą, ale musisz nakładać je zgodnie z kierunkiem gwintu, żeby taśma nie zwijała się podczas wkręcania. Taśma PTFE nie utwardza się ani nie rozpuszcza pozostaje plastyczna przez cały okres użytkowania, co oznacza, że połączenie można wielokrotnie odkręcać i ponownie dokręcać bez utraty właściwości uszczelniających.

Przyłącze do zmywarki wygląda jak krótki, skośny wylot na bocznej ścianie korpusu. Podłącz wąż odpływowy zmywarki, używając obejmy zaciskowej do stabilnego zamocowania. Wąż musi mieć minimum 50 cm wysokości przed punktem podłączenia do syfonu to wymóg producentów zmywarek, który zapobiega cofaniu się brudnej wody do urządzenia. Ten odcinek tworzy rodzaj zamkniętej pułapki powietrznej, która blokuje przepływ wodystojącej wstecz.

Po zakończeniu montażu przeprowadź test szczelności. Napełnij zlew wodą do wysokości około 5 centymetrów i obserwuj, czy gdziekolwiek pojawiają się krople. Niektórzy producenci zalecają test pod ciśnieniem podłącz sprzęt do wody pod normalnym ciśnieniem i pozostaw na kilka godzin. Woda pod ciśnieniem sieciowym, które wynosi typowo 3-5 barów, wykazuje nieszczelności znacznie szybciej niż spokojna woda w zlewie. Jeśli zauważysz przeciek przy konkretnej nakrętce, dokręć ją delikatnie lub dodaj dodatkową warstwę taśmy PTFE.

Najczęstsze błędy w interpretacji schematu syfonu

Pierwszy i najpoważniejszy błąd to pomylienie stron uszczelki stożkowej. Na schemacie wygląda identycznie z obu stron, ale jej geometria jest asymetryczna. Węższy stożek musi być skierowany w stronę gwintu, bo inaczej podczas dokręcania uszczelka przesunie się i nie zapewni prawidłowego docisku. Skutki tego błędu ujawniają się dopiero po kilku dniach użytkowania, kiedy ciśnienie wody i drgania rur poluzują połączenie. Początkowo masz szczelność, a po tygodniu pod szafką pojawia się wilgoć.

Drugi błąd dotyczy kierunku dokręcania nakrętek. Schematy pokazują strzałki, ale wielu czytelników interpretuje je jako standardowe wkręcanie. Tymczasem niektóre elementy, zwłaszcza łączące się z kolanem odpływowym, mają gwint lewy. Gwint prawy idzie zgodnie z ruchem wskazówek zegara, a lewy przeciwnie. Producent stosuje gwint lewy, aby zabezpieczyć połączenie przed samoczynnym odkręceniem podczas drgań instalacji. Pominięcie tego szczegółu kończy się tym, że nakrętka wychodzi, a woda zalewa przestrzeń pod szafką.

Trzeci błąd to niedopasowanie średnicy rury odpływowej do instalacji kanalizacyjnej. Schemat syfonu jednokomorowego pokazuje zazwyczaj wylot o średnicy 40 lub 50 mm, ale stara instalacja może mieć rurę o innej średnicy. Zmniejszenie średnicy jest możliwe przez zastosowanie redukcji, ale zwiększenie wymaga wymiany fragmentu kanalizacji lub zastosowania adaptera mniejszego na większy co z kolei zwiększa ryzyko nieszczelności na połączeniu. Najlepiej sprawdzić średnicę przed zakupem syfonu, mierząc wewnętrzną średnicę rury kanalizacyjnej w kuchni.

Czwarty błąd dotyczy wysokości montażu kolana odpływowego. Schemat często pokazuje optymalną wysokość jako zakres, ale nie wyjaśnia konsekwencji przekroczenia tych wartości. Kolano powinno być zamontowane na wysokości umożliwiającej swobodny spływ wody grawitacyjnie, przy zachowaniu minimalnego spadku 2-3% na każdy metr bieżący rury przedłużającej. Zbyt płaskie ułożenie powoduje stagnację wody i osadzanie się tłuszczu, co prowadzi do częstych zatorów. Zbyt wysokie zamontowanie kolana utrudnia podłączenie rury przedłużającej i wymusza jej pochylenie, co ponownie spowalnia odpływ.

Piąty błąd to ignorowanie oznaczeń kierunkowych na kolanie odpływowym. Niektóre kolana mają wbudowany zawór zwrotny to element wymagany przepisami budowlanymi w niektórych regionach, szczególnie w budynkach wielorodzinnych, gdzie ciśnienie w kanalizacji może się wahać. Zawór zwrotny ma strzałkę wskazującą kierunek przepływu. Montaż takiego kolana w kierunku przeciwnym skutkuje całkowitym zablokowaniem odpływu woda stoi w zlewie, nie może się przelać.

Szósty błąd dotyczy podłączenia zmywarki przez niewłaściwy wylot. Schemat pokazuje dedykowane przyłącze z oznaczeniem „DW", ale niektórzy instalują wąż bezpośrednio w rurze przedłużającej, co powoduje nieszczelności i cofa się brudnej wody. Dedykowane przyłącze ma wewnętrzny króciec o odpowiednim kształcie, który stabilizuje wąż i zapewnia szczelność przez cały okres użytkowania. Wąż wprowadzony luzem do rury przedłużającej będzie przeciekał przy pierwszym uruchomieniu zmywarki.

Siódmy błąd to zbyt mocne dokręcenie połączeń plastikowych. Syfon wykonany z polipropylenu lub ABS ma limit wytrzymałościowy znacznie niższy niż elementy metalowe. Moment obrotowy powyżej 5 Nm powoduje pęknięcie korpusu lub odkształcenie uszczelki, co po kilku dniach objawia się mikropęknięciami i sączeniem wody.Instrukcja producenta podaje zazwyczaj wartość maksymalną trzymaj się jej, nawet jeśli wydaje ci się, że połączenie nie jest wystarczająco pewne. Części plastykowe same w sobie nie potrzebują takiego docisku jak metalowe, bo uszczelki gumowe zapewniają szczelność przy umiarkowanym docisku.

Gdzie znaleźć aktualny schemat syfonu do Twojego modelu?

Oficjalna strona producenta to pierwsze i najpewniejsze źródło. Większość firm produkujących armaturę sanitarną udostępnia dokumentację techniczną w formacie PDF w sekcji „do pobrania" lub „wsparcie techniczne". Wpisz model syfonu dokładnie tak, jak widnieje na opakowaniu najczęściej złożenie literek i cyferek bez spacji. Możesz też użyć kodu kreskowego z opakowania, który stanowi unikalne odniesienie do konkretnego zestawu. Schematy na stronach producentów są aktualizowane w przypadku zmian konstrukcyjnych, więc masz pewność, że korzystasz z wersji zgodnej z posiadanym elementem.

Bazy danych instrukcji obsługi, takie jak ManualsOnline, ClickSpring czy inne agregatory, gromadzą dokumentację produktową przesłaną przez użytkowników i producentów. Wpisz frazę „instrukcja syfonu [marka] [model]" i przeszukaj wyniki. Dokumenty te często zawierają schematy w wyższej rozdzielczości niż te dołączone do opakowania, a dodatkowo znajdziesz komentarze innych użytkowników, którzy wskazują na problemy z interpretacją poszczególnych elementów. Niektóre bazy pozwalają na podgląd online bez konieczności pobierania pliku, co przyspiesza weryfikację przed zakupem.

YouTube stał się nieformalną encyklopedią montażową. Wpisz model syfonu lub nazwę producenta w wyszukiwarkę wideo i sprawdź nagrania pokazujące rozbiórkę i ponowny montaż. Profesjonalni hydraulicy publikujący swoje poradniki często omawiają schematy na żywo, wskazując na elementy, które na rysunku wyglądają niejasno. Szukaj filmów oznaczonych jako „oficjalny kanał producenta", bo wtedy masz gwarancję zgodności z aktualną wersją produktu. Filmy amatorów bywają przestarzałe lub dotyczą innej wersji konstrukcyjnej niż twoja.

Dedykowane forum branży hydraulicznej, choćby grupa na polskim portalu społecznościowym skupiająca instalatorów, zawiera dziesiątki dyskusji o schematach syfonów konkretnych marek. Dołącz do grupy, opisz swój problem i poczekaj na odpowiedź. Fachowcy często rozpoznają model po samym opisie lub zdjęciu kluczowych elementów i wskażą, gdzie znaleźć dokumentację. Dodatkową zaletą forów jest możliwość zadania pytań szczegółowych, na które strony producentów nie odpowiadają na przykład dotyczących kompatybilności z innymi elementami systemu.

Sklep hydrauliczny z obsługą stacjonarną to źródło często pomijane, ale niezwykle wartościowe. Obsługujący dysponują wiedzą wynikającą z setek montaży i znają problemy, z jakimi borykają się klienci. Mogą pokazać schemat na żywo, rozłożyć syfon na części i wyjaśnić działanie każdego elementu. Warto zabrać ze sobą stary syfon jako wzór, jeśli potrzebujesz zamiennika, albo choćby zdjęcia otworu odpływowego i średnicy rury kanalizacyjnej. Pomoc sprzedawcy w sklepie jest bezpłatna i pochodzi z doświadczenia praktycznego, nie z instrukcji napisanej przez dział marketingu.

W przypadku starszych modeli syfonów, szczególnie tych produkowanych w poprzednich dekadach, oficjalna dokumentacja może być niedostępna w internecie. Wówczas skutecznym rozwiązaniem jest kontakt z producentem mailowo lub telefonicznie. Wiele firm prowadzi archiwum dokumentacji technicznej i na życzenie wysyła skan schematu w formie elektronicznej lub przesyła wydruk pocztą tradycyjną. Przygotuj dokładny opis elementu numer seryjny, rocznik zakupu, oznaczenie z opakowania aby obsługa mogła zidentyfikować właściwą wersję dokumentacji.

Niezależnie od źródła, zawsze weryfikuj datę opracowania schematu. Producent czasem zmienia konstrukcję syfonu przy zachowaniu tej samej nazwy modelu, co oznacza, że schemat sprzed dwóch lat może nie odpowiadać aktualnie zakupionemu zestawowi. Porównaj liczbę elementów w dokumentacji z tymi w opakowaniu jeśli masz więcej lub mniej części niż na rysunku, prawdopodobnie masz do czynienia z nowszą wersją lub z błędem w dokumentacji. W przypadku rozbieżności skontaktuj się z producentem, zanim przystąpisz do montażu.

Pytania i odpowiedzi dotyczące syfonu schemat

Cześć! Jestem Piotr Kowalski i od ponad 12 lat zajmuję się remontami łazienek – od hydrauliki, przez glazurę, aż po dobór sprzętów. Ten artykuł napisałem na podstawie własnego doświadczenia i problemów, które najczęściej widzę u klientów. Więcej moich poradników znajdziesz tutaj: wszystkie artykuły.
