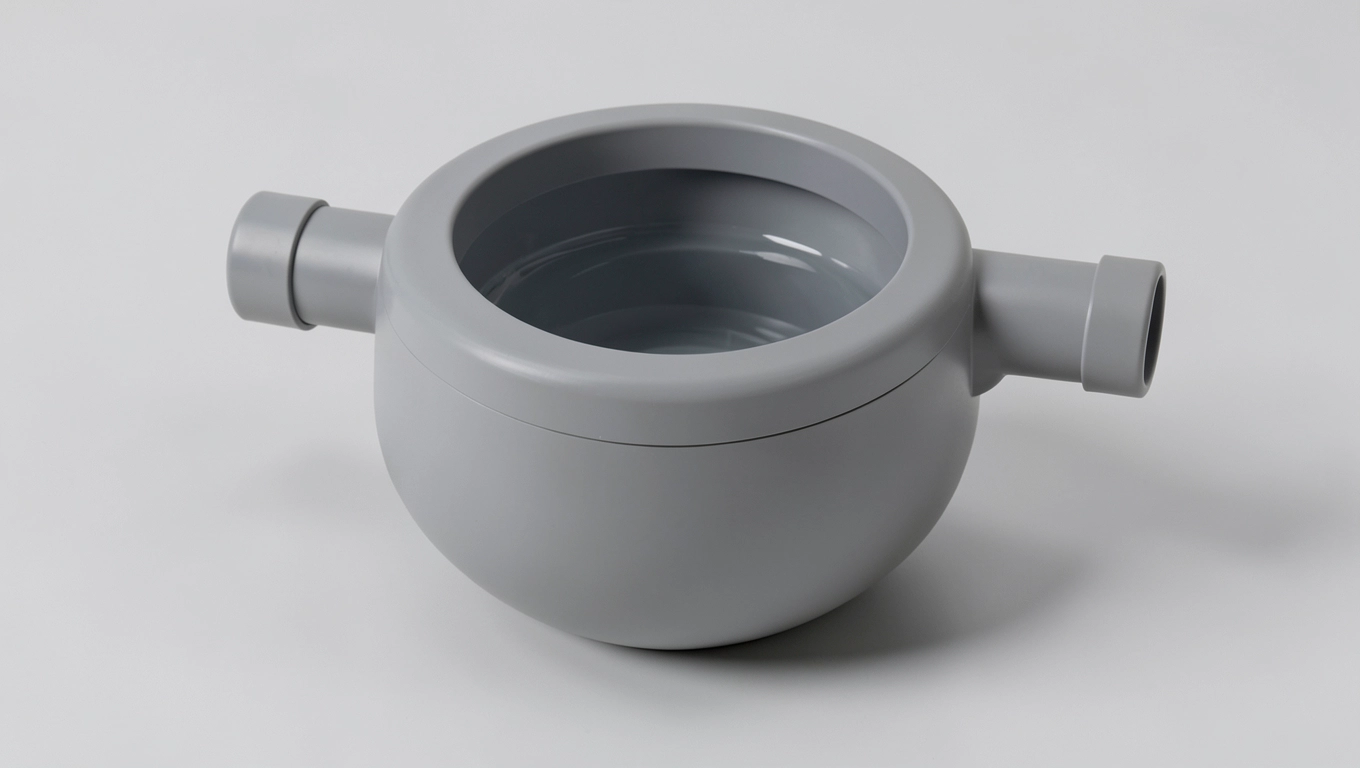

Syfon poziomy 110 mm – wszystko, co warto wiedzieć przed zakupem

Zapach z rur przy altance, cofające się ścieki po ulewie albo syk powietrza w studzience potrafią skutecznie zepsuć spokój na działce. Syfon poziomy 110 rozwiązuje oba problemy jednym montażem: odcina drogę odorom i utrzymuje prawidłowy spływ w instalacji grawitacyjnej na zewnątrz budynku. Wszystko, co warto wiedzieć o jego parametrach, montażu i typowych błędach wykonawczych, poniżej.

• Parametry techniczne syfonu poziomego 110 mm
• Zastosowanie syfonu poziomego 110 mm
• Montaż syfonu poziomego 110 mm krok po kroku
• Najczęstsze błędy przy montażu syfonu 110 mm
• Syfon poziomy 110 mm PVC-U a alternatywy z PP i betonu
• Dobór średnicy i kompatybilność z innymi elementami
• Eksploatacja i konserwacja
• Kiedy syfon poziomy 110 mm nie sprawdzi się

Parametry techniczne syfonu poziomego 110 mm

Średnica DN 110 mm to standard dla zewnętrznych instalacji sanitarnych w domach jednorodzinnych, na działkach rekreacyjnych i w obrębie małych oczyszczalni. Taki wymiar zapewnia swobodny przepływ ścieków bytowo-gospodarczych, w tym wody z pralek, zmywarek czy wanien. Węższa rura szybko zarosłaby osadami, a szersza utrudniłaby utrzymanie minimalnego spadku.

Materiałem konstrukcyjnym jest PVC-U, czyli polichlorek winylu niezmiękczony. Tworzywo nie zawiera plastyfikatorów, dzięki czemu zachowuje sztywność przez dekady i nie reaguje z substancjami obecnymi w gruncie. Gęstość rzędu 1,4 g/cm³ sprawia, że element jest lekki (pojedyncza sztuka waży około 0,8-1,2 kg), a jednocześnie odporny na uszkodzenia mechaniczne przy prawidłowym zasypaniu.

Kolor pomarańczowy, określany branżowo jako oranż (RAL 8023), pełni konkretną funkcję identyfikacyjną. W Polsce obowiązuje zasada wzrokowej segregacji: rury szare lub białe oznaczają instalacje wewnętrzne, natomiast pomarańczowe zarezerwowano dla kanalizacji zewnętrznej. Dzięki temu podczas prac ziemnych od razu widać, z jakim przewodem ma się do czynienia.

Połączenie typu M/F oznacza koniec mufowy (kielich z uszczelką) i bosy wtyk w jednym elemencie. Taka budowa pozwala łączyć syfon z rurami PVC-U 110 mm bez dodatkowych złączek. Uszczelka wargowa z gumy EPDM gwarantuje szczelność przy ciśnieniu wewnętrznym do 0,5 bar, co znacznie przewyższa wymagania systemów grawitacyjnych.

Zakres temperatur roboczych sięga 60°C w pracy ciągłej, a chwilowo nawet 95°C. Krótkotrwały zrzut gorącej wody z prania czy zmywania nie uszkodzi struktury tworzywa. Element spełnia normę PN-EN 1401-1 oraz ISO 4435, co potwierdza dopuszczenie do stosowania w sieciach podziemnych na terenie Unii Europejskiej.

Zastosowanie syfonu poziomego 110 mm

Podstawowym miejscem pracy tego elementu jest zewnętrzna kanalizacja grawitacyjna. Syfon instaluje się na wyjściu z budynku, tuż przed studzienką rewizyjną lub bezpośrednio przy zbiorniku bezodpływowym. Ruch ścieków odbywa się wtedy wyłącznie grawitacyjnie, bez pompowania, a syfon stanowi pierwszą barierę dla gazów kanalizacyjnych.

Sprawdza się również przy odprowadzaniu wody z rynien, drenażu opaskowego wokół fundamentów czy odwodnień liniowych podjazdu. Średnica 110 mm skutecznie odprowadza nadmiar wód opadowych, o ile zachowany zostanie wymagany spadek. Syfon w takiej roli chroni rynny przed wsysaniem wody z powrotem i chroni instalację przed nieprzyjemnym zapachem.

Na działkach rekreacyjnych i w domach letniskowych syfon poziomy 110 mm pełni funkcję blokady zapachowej przy podłączeniu kuchni zewnętrznej, altany grillowej czy prysznica polowego. Zamknięcie wodne o wysokości około 50 mm skutecznie izoluje wnętrze rury od powietrza atmosferycznego, dzięki czemu owady i smród nie przedostają się do użytkowanych pomieszczeń.

Element współpracuje z pełną gamą kształtek PVC-U 110 mm: kolanami 45° i 87°, trójnikami, redukcjami oraz rurami gładkimi i strukturalnymi. Dzięki temu można zbudować dowolną trasę prowadzenia ścieków bez konieczności stosowania adapterów czy dodatkowych uszczelek.

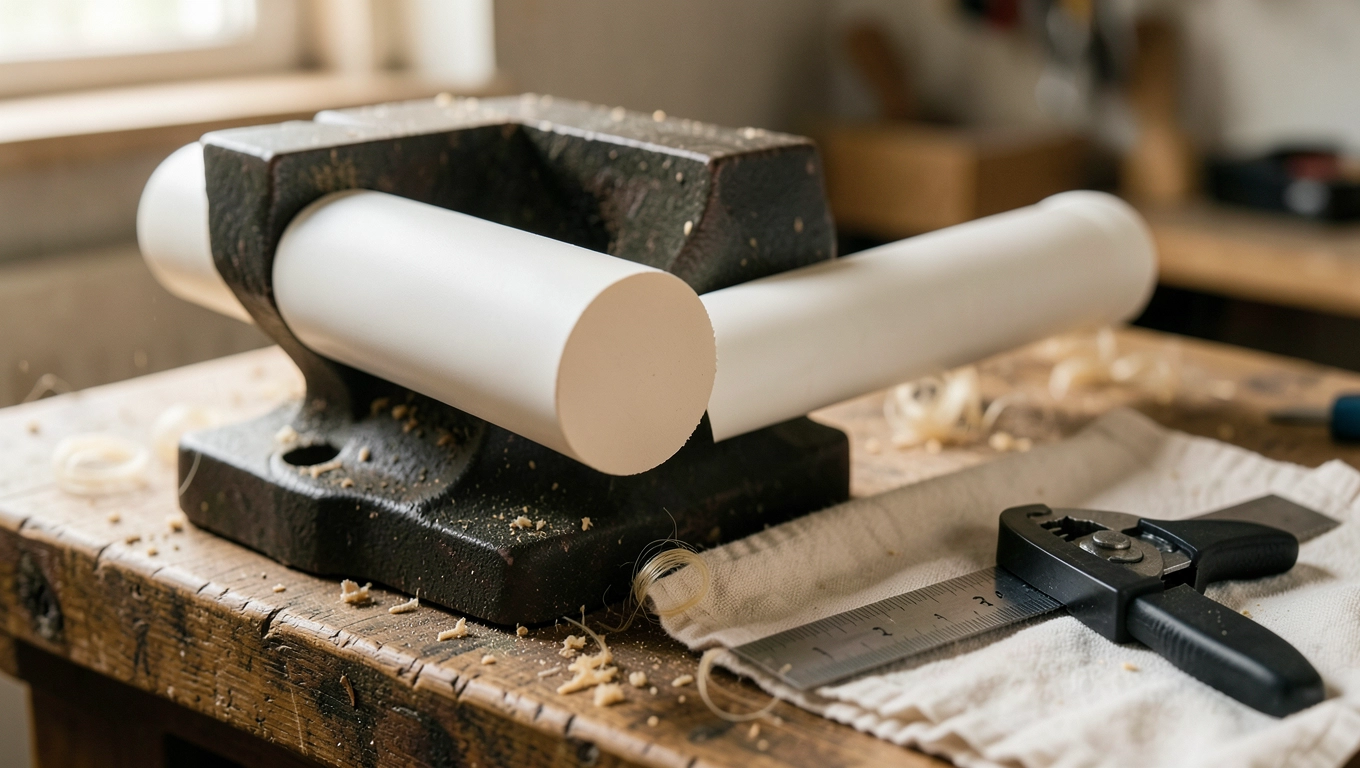

Montaż syfonu poziomego 110 mm krok po kroku

Przygotowanie rury to fundament szczelnego połączenia. Cięcie wykonuje się piłką drobnozębną lub nożycami do tworzyw, dbając o prostopadłość krawędzi. Każde skośne ucięcie powoduje nierównomierne dociśnięcie uszczelki i nieszczelność. Po cięciu warto sfazować zewnętrzną krawędź nożykiem lub specjalnym gratownikiem, by nie uszkodzić gumy przy wciskaniu.

Uszczelkę wargową warto pokryć cienką warstwą środka poślizgowego na bazie silikonu lub mydła w płynie. Taki zabieg zmniejsza tarcie przy montażu nawet o 70% i chroni gumę przed przypadkowym zagięciem. Olej maszynowy lub smar nie nadają się do tego celu, ponieważ mogą wchodzić w reakcję z EPDM i przyspieszać jego starzenie.

Wsuwanie do kielicha wymaga wyczucia. Element dociska się ruchem prostym, bez przekoszenia, aż do wewnętrznego oznaczenia fabrycznego lub do momentu wyczucia oporu uszczelki. Głębokość wsunięcia waha się od 40 do 60 mm. Prawidłowy montaż powinien zakończyć się charakterystycznym kliknięciem uszczelki na końcu biegu.

Spadek instalacji to kolejny parametr, którego nie wolno zaniedbać. Dla średnicy 110 mm zaleca się 1,5 do 2% w kierunku odpływu, czyli 1,5 do 2 cm na każdy metr bieżący rury. Przy zbyt małym spadku ścieki płyną zbyt wolno i osadzają się na ściankach, a przy zbyt dużym woda wyprzedza cząstki stałe i rura się zatyka.

Próba szczelności wodna zamyka montaż. Napełnia się instalację wodą na 30 do 60 minut, obserwując każde połączenie. W praktyce wystarczy sprawdzenie ciśnieniem 0,5 bar przez 15 minut, by wykryć wadliwe uszczelnienia. Dopiero po pozytywnym wyniku można przystąpić do zasypania wykopu warstwą piasku.

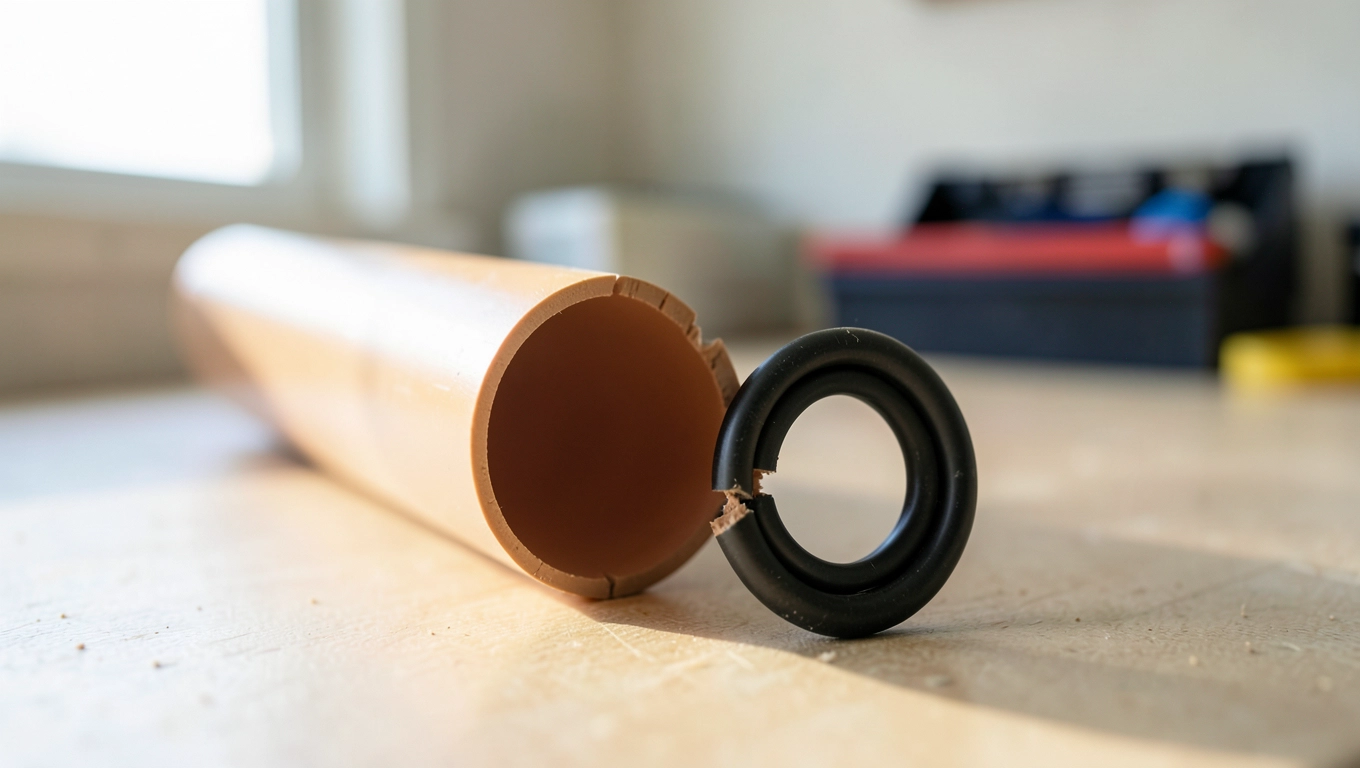

Najczęstsze błędy przy montażu syfonu 110 mm

Pominięcie fazowania to grzech numer jeden instalatorów-amatorów. Ostry brzeg rury działa jak nóż, który przy wciskaniu nacina wargę uszczelki. Nawet niewielkie uszkodzenie powoduje mikroszczelinę, a ta z czasem zamienia się w kapanie i erozję gruntu wokół wykopu.

Zbyt płytki spadek poniżej 1% wydaje się bezpieczny, lecz w praktyce prowadzi do powolnego zarastania rury osadami. Tłuszcze, papier i resztki organiczne osiadają na dnie, po kilku latach tworząc zwartą warstwę o grubości kilku centymetrów. Odtkanie takiej instalacji wymaga mechanicznego czyszczenia albo wymiany odcinka.

Brak próby wodnej przed zasypaniem to błąd kosztowny w naprawie. Gdy nieszczelność ujawni się dopiero po ułożeniu kostki brukowej lub trawnika, konieczne jest odkopanie instalacji, ponowny montaż i przywrócenie terenu do stanu pierwotnego. Kilkanaście minut testu oszczędza zwykle kilka dni robót.

Niewłaściwe zasypanie wykopu potrafi zniweczyć nawet najstaranniejszy montaż. PVC-U jest tworzywem sztywnym, ale podatnym na punktowe obciążenia. Grunt rodzimy z kamieniami bezpośrednio przy rurze powoduje lokalne naprężenia i pęknięcia po pierwszej zimie. Bezpieczna warstwa to 15-20 cm piasku lub drobnego żwiru nad rurą.

Syfon poziomy 110 mm PVC-U a alternatywy z PP i betonu

Polipropylen (PP) bywa polecany ze względu na lepszą izolację akustyczną. Rury PP 110 mm ważą niewiele więcej niż PVC-U, kosztują średnio 15 do 30% drożej, a ich żywotność zbliżona. W instalacjach zewnętrznych różnica akustyczna nie ma znaczenia, dlatego PVC-U pozostaje bardziej ekonomicznym wyborem.

Betonowe kształtki kanalizacyjne kojarzą się z solidnością, lecz w praktyce wymagają ciężkiego sprzętu do transportu i montażu. Pojedynczy element waży od 30 do 80 kg, co znacznie wydłuża czas pracy i podnosi jej koszt. Szczelność połączeń betonowych opiera się na uszczelkach lub zaprawie, a ich trwałość rzadko przekracza 30 lat.

Środki chemiczne obecne w glebie, takie jak siarczki czy kwasy humusowe, działają inaczej na każdy z materiałów. PVC-U jest odporny na większość związków organicznych i nieorganicznych w zakresie pH od 2 do 12. Beton reaguje z kwaśnymi gruntami i po kilkunastu latach traci spójność powierzchniową.

Przy wyborze materiału warto uwzględnić koszt pełnego cyklu życia instalacji. Niższa cena zakupu PVC-U przekłada się na łączne oszczędności rzędu 20 do 40% w perspektywie 30 lat, biorąc pod uwagę brak konieczności wymiany i łatwość ewentualnych napraw.

Kiedy wybrać PP zamiast PVC-U

Polipropylen sprawdza się, gdy trasa instalacji przebiega w pobliżu pomieszczeń mieszkalnych albo wymaga wyższej odporności na uderzenia w niskich temperaturach. PP nie staje się tak kruchy jak PVC-U przy minus 20°C, choć w Polsce instalacje zewnętrzne rzadko pracują w tak ekstremalnych warunkach.

Kiedy wybrać beton

Kształtki betonowe pozostają sensownym wyborem przy dużych średnicach (powyżej DN 200 mm) i obciążeniach komunikacyjnych. Pod podjazdem dla samochodów ciężarowych rura PVC-U mogłaby nie wytrzymać nacisku, natomiast beton przenosi obciążenia rzędu 40-60 ton bez odkształceń.

Dla typowej instalacji domowej średnica 110 mm w oranżu pozostaje najrozsądniejszym kompromisem ceny, trwałości i łatwości montażu.

Dobór średnicy i kompatybilność z innymi elementami

Średnica 110 mm to punkt odniesienia dla całej gamy kształtek PVC-U. Syfon współpracuje bezpośrednio z rurami gładkimi jednościennymi, rurami strukturalnymi typu KG, kolanami o kącie 15°, 30°, 45° i 87°, trójnikami równoprzelotowymi oraz redukcjami z większych średnic. Przejściówki z innych materiałów wymagają dodatkowych złączek i uszczelek.

Warto zwrócić uwagę na klasę sztywności rur. SN 4 (SDR 41) wystarcza dla instalacji pod trawnikiem, natomiast SN 8 (SDR 34) zalecana jest pod podjazdami i w miejscach narażonych na ruch kołowy. Syfon poziomy ma zazwyczaj klasę SN 4, dlatego pod cięższe obciążenia warto wybrać wariant o wyższej sztywności.

Eksploatacja i konserwacja

Syfon poziomy 110 mm nie wymaga skomplikowanej obsługi. Raz w roku warto sprawdzić poziom wody w zamknięciu wodnym, szczególnie po dłuższym okresie suszy, gdy instalacja nie jest używana. Parowanie wody poniżej poziomu kolan powoduje przerwanie bariery zapachowej.

Studzienka rewizyjna umieszczona powyżej syfonu ułatwia czyszczenie. Wystarczy wprowadzić sprężynę kanalizacyjną lub wąż ciśnieniowy, by udrożnić ewentualne zatory. Regularne płukanie gorącą wodą z dodatkiem łagodnego detergentu rozpuszcza tłuszcze i zapobiega narastaniu osadu.

W okresie zimowym instalacja powinna być zaizolowana poniżej strefy przemarzania, czyli na głębokości minimum 1,0 do 1,2 m w centralnej Polsce. Płytsze ułożenie wymaga owinięcia rur pianką PE lub wełną mineralną. Bez izolacji woda w zamknięciu wodnym może zamarznąć i rozsadzić element od wewnątrz.

Kiedy syfon poziomy 110 mm nie sprawdzi się

Instalacje tłoczne wymagają innego rozwiązania. Grawitacyjny syfon nie zastąpi zaworu zwrotnego w systemach z pompą, gdzie ścieki przemieszczają się pod ciśnieniem. Próba użycia syfonu w takiej roli prowadzi do jego rozerwania lub trwałego odkształcenia.

Ścieki przemysłowe o temperaturze powyżej 95°C lub silnie agresywnym pH wymagają rur z tworzyw specjalistycznych (PE-HD, PP-R) lub stali nierdzewnej. Polichlorek winylu traci wówczas wytrzymałość mechaniczną i chemiczną.

Trasy o bardzo dużej długości powyżej 20 m bez spadku nie zadziałają prawidłowo z jednym syfonem. Konieczne jest wtedy zastosowanie dodatkowych studzienek rewizyjnych z osobnymi zamknięciami wodnymi, by zapewnić dostęp powietrza i kontrolę przepływu.

Syfon poziomy 110 mm z PVC-U to standardowy element zewnętrznej kanalizacji grawitacyjnej. Odpowiada za szczelność połączeń, blokuje odory i współpracuje z szeroką gamą kształtek w tej samej średnicy. Przestrzeganie spadku 1,5-2%, właściwe fazowanie rur i próba wodna to trzy filary bezproblemowej eksploatacji przez kilkadziesiąt lat.

Przy wyborze konkretnego produktu warto kierować się normą PN-EN 1401-1, obecnością fabrycznej uszczelki EPDM oraz zgodnością z resztą systemu 110 mm w danej inwestycji. Materiał PVC-U w kolorze oranż zachowuje swoje właściwości przez minimum 50 lat, pod warunkiem prawidłowego montażu i ochrony przed punktowymi obciążeniami.

Źródła danych: PN-EN 1401-1:2019 (Systemy przewodów rurowych z tworzyw sztucznych do podziemnego bezciśnieniowego odwadniania i kanalizacji), ISO 4435:2003 (Tworzywa sztuczne. Rury i kształtki do bezciśnieniowego drenażu podziemnego), Warunki Techniczne Wykonania i Odbioru Instalacji Kanalizacyjnych (COBRTI INSTAL), dane producentów kształtek PVC-U dostępne na stronach instytucji normalizacyjnych PKN (www.pkn.pl) oraz informacje techniczne w bazie ISO (www.iso.org).
