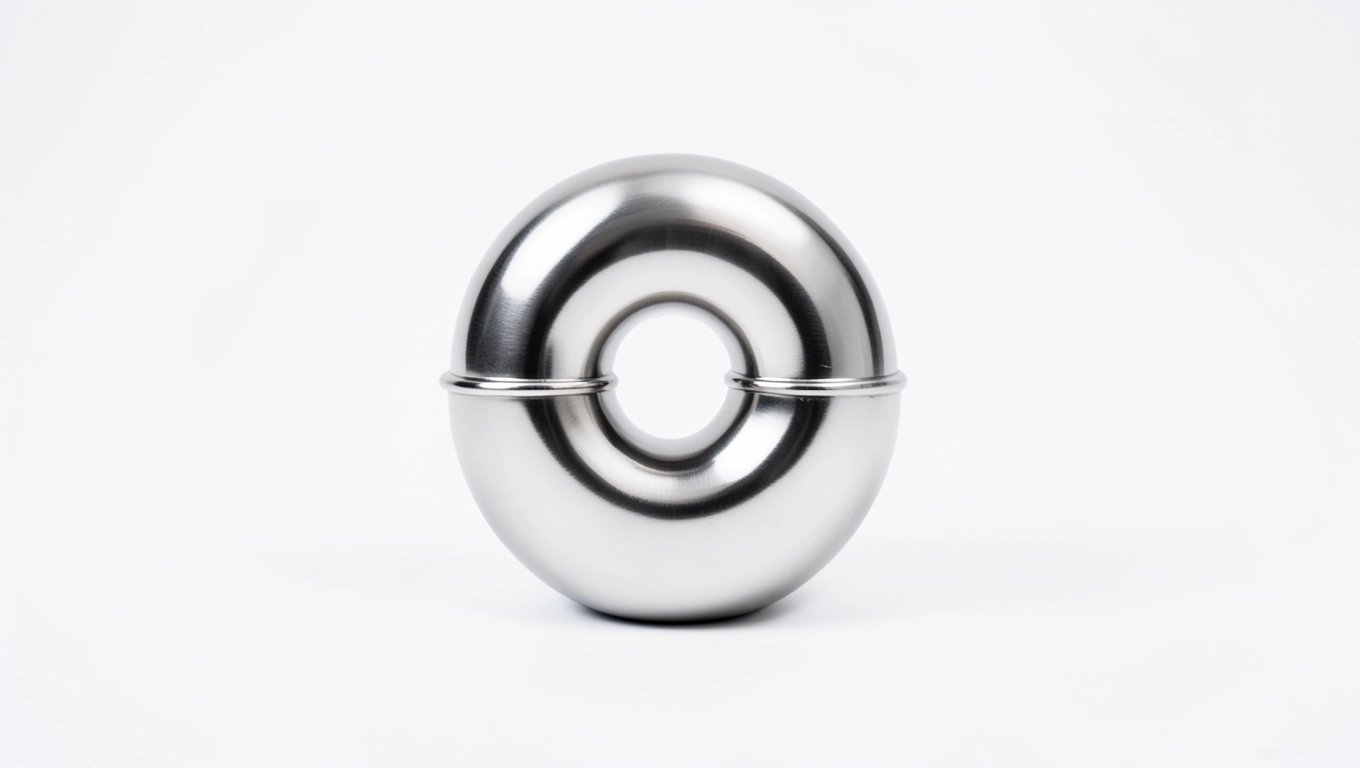

Syfon kolankowy DN50 ze stali kwasoodpornej – co warto wiedzieć?
Syfon kolankowy DN50 ze stali kwasoodpornej to element, który w profesjonalnej instalacji kanalizacyjnej decyduje o tym, czy cały system będzie szczelny, higieniczny i odporny na lata intensywnej eksploatacji. W kuchni przemysłowej, laboratorium czy zakładzie chemicznym nie ma miejsca na kompromisy materiałowe, bo agresywne ścieki, tłuszcze i gorąca woda w krótkim czasie niszczą tworzywo sztuczne. Wybór odpowiedniego zasyfonowania kolankowego 87,5° potrafi więc zdecydować o kosztach serwisu na kolejne dwie dekady, nie o tym, który producent oferuje ładniejszą ulotkę.
- Dane techniczne syfonu kolankowego DN50
- Stal kwasoodporna 316L vs tworzywo, dlaczego wygrywa w przemyśle?
- Montaż syfonu kolankowego krok po kroku
- Zastosowania i ograniczenia syfonu kolankowego
Dane techniczne syfonu kolankowego DN50
Konstrukcja opiera się na kolanie o kącie 87,5°, które łączy odpływ punktowy z pionem kanalizacyjnym, jednocześnie tworząc zamknięcie wodne zapobiegające przedostawaniu się odorów do pomieszczenia. Średnica nominalna DN 50 mm to standard w punktach poboru wody o umiarkowanym przepływie, takich jak zlewy gastronomiczne, umywalki laboratoryjne czy wanny browarnicze.
Wysokość słupa wody w zasyfonowaniu wynosi 74 mm, co stanowi wartość celowo wyższą niż wymagane normą minimum 50 mm. Większa kolumna wody oznacza dłuższy czas parowania, a to realne zabezpieczenie w instalacjach, które nie pracują przez wiele godzin, na przykład w kuchni sezonowej czy punkcie mycia poza godzinami produkcji.
Maksymalny przepływ 1,7 l/s pokrywa zapotrzebowanie większości punktów gastronomicznych, gdzie jednocześnie spływa woda z baterii, zmywarki i resztek produkcyjnych. Masa własna syfonu kolankowego wynosi zaledwie 0,45 kg, dzięki czemu montaż na ścianie lub w szafce pod zlewem nie wymaga dodatkowej konsoli nośnej, a kompaktowe wymiary opakowania (21 × 18 × 6,5 cm) ułatwiają magazynowanie i transport.
| Parametr | Wartość |
|---|---|
| Typ | Syfon / zasyfonowanie kolankowe 87,5° |
| Średnica odpływu | DN 50 mm |
| Wysokość zasyfonowania | 74 mm |
| Przepływ maksymalny | 1,7 l/s |
| Materiał | AISI 316L / EN 1.4404 |
| Masa | 0,45 kg |
| Wymiary opakowania | 210 × 180 × 65 mm |
Materiał AISI 316L (oznaczany też jako EN 1.4404) to stal austenityczna z obniżoną zawartością węgla, wzbogacona molibdenem i niklem. Ta kombinacja pierwiastków sprawia, że stop wytrzymuje kontakt z kwasami organicznymi, solankami i roztworami chloru w stężeniach typowych dla przemysłu spożywczego oraz chemicznego, podczas gdy popularna stal 304 (1.4301) w takich warunkach koroduje w ciągu kilku miesięcy.
Stal kwasoodporna 316L vs tworzywo, dlaczego wygrywa w przemyśle?
Na pierwszy rzut oka kolano z PVC lub PP kosztuje ułamek ceny elementu ze stali 316L, jednak w intensywnie eksploatowanej gastronomii żywotność tworzywa rzadko przekracza pięć lat. Gorące tłuszcze, detergenty enzymatyczne i cykliczne szoki termiczne powodują pęcznienie polipropylenu i mikropęknięcia przy kielichach, co w krótkim czasie prowadzi do nieszczelności.
Stal kwasoodporna 316L
Wytrzymuje temperaturę do 800°C, jest odporna na kwasy organiczne, tłuszcze zwierzęce i roztwory soli. Żywotność w gastronomii przekracza 25 lat, a gładka powierzchnia ułatwia czyszczenie CIP.
Polipropylen (PP)
Tanie i łatwe w montażu, ale mięknie powyżej 90°C i pęcznieje pod wpływem tłuszczu. Typowa żywotność w kuchni przemysłowej to 4-6 lat, po czym wymaga wymiany.
| Cecha | AISI 316L | AISI 304 | PVC / PP |
|---|---|---|---|
| Odporność na chlor | Wysoka | Średnia | Niska |
| Odporność na kwasy mleczne | Wysoka | Średnia | Niska |
| Maks. temperatura pracy | 800°C | 870°C | 60-90°C |
| Żywotność w gastronomii | 25+ lat | 10-15 lat | 4-6 lat |
| Odporność mechaniczna | Wysoka | Wysoka | Średnia |
W kuchniach, gdzie do zlewu trafia wrzątek z makaronu i tłuszcz z frytownicy, wybór stali 316L eliminuje konieczność wymiany syfonu przez cały okres eksploatacji budynku. W instalacjach narażonych na kontakt z chlorem, kwasem solnym czy roztworami wybielaczy stal 304 koroduje już po kilku sezonach, dlatego warto dopłacić różnicę przy pierwszym montażu.
Montaż syfonu kolankowego krok po kroku
Przed przykręceniem kolana sprawdź, czy kielich odpływu jest czysty i pozbawiony starej pasty uszczelniającej. Resztki silikonu lub teflonu powodują nierównomierne dociśnięcie uszczelki EPDM, a w konsekwencji mikroprzeciek przy pierwszym szoku termicznym.
Nałóż pastę montażową na uszczelkę i wsuń kolano do kielicha rury odpływowej, lekko obracając do wyczucia oporu. Dokręcenie ręczne do oporu daje szczelność większą niż klucz zbyt mocno, bo nadmierny moment skręcający deformuje o-ring i paradoksalnie otwiera drogę cieczy.
Ustaw kąt 87,5° względem pionu kanalizacyjnego, a następnie zmierz poziomnicą spadek min. 2% w kierunku pionu. Zbyt mały spadek powoduje zastój wody i osadzanie się tłuszczu w najniższym punkcie kolana, czyli dokładnie tam, gdzie syfon powinien być drożny.
Po montażu przeprowadź próbę wodną: napełnij punkt poboru wodą o temperaturze 60°C i obserwuj połączenia przez minimum 15 minut. Stabilna temperatura ujawnia nieszczelności, które przy zimnej wodzie mogłyby pozostać niewidoczne przez tygodnie.
- Sprawdź kierunek spadku, zawsze w stronę pionu.
- Używaj pasty montażowej zamiast teflonu, bo lepiej wypełnia mikronierówności.
- Nie dokręcaj złącz metalowych kluczem zbyt mocno.
- Zapewnij dostęp do rewizji w odległości max. 1 m od syfonu.
Zastosowania i ograniczenia syfonu kolankowego
Syfon kolankowy DN50 sprawdza się wszędzie tam, gdzie punkt odpływowy obsługuje umiarkowany przepływ, a warunki pracy wymagają materiału odpornego na agresywne media. Kuchnie przemysłowe, zmywalnie w zakładach mleczarskich, laboratoria chemiczne, myjnie samochodowe i browary rzemieślnicze to najczęstsze lokalizacje, w których taki element montuje się pod zlewami, wannami roboczymi czy stanowiskami mycia sprzętu.
W gastronomii kluczowe jest utrzymanie wysokości słupa wody 74 mm, bo tłuszcze szybko osadzają się na ściankach i obniżają poziom zamknięcia wodnego. Regularne przepłukiwanie gorącą wodą z detergentem enzymatycznym zapobiega zarastaniu kolana i chroni przed cofaniem się odorów do kuchni.
W laboratoriach i przemyśle chemicznym syfon kolankowy ze stali 316L obsługuje roztwory kwasów organicznych, zasad i soli nieorganicznych w zakresie pH 2-12, pod warunkiem że temperatura medium nie przekracza 95°C. Powyżej tej wartości należy rozważyć montaż syfonu z wkładem ceramicznym lub zmienić materiał instalacji na PVDF.
Nie stosuj syfonu kolankowego DN50 do odprowadzania ścieków z instalacji zawierających kwas solny powyżej 5% ani stężonych roztworów podchlorynu sodu. W takich warunkach stal 316L ulega korozji wżerowej, a żywotność elementu spada do kilku miesięcy, nawet przy codziennej konserwacji.
Unikaj montażu syfonu kolankowego bez rewizji w odległości większej niż 1 m. Każde kolano 87,5° zwiększa ryzyko zatoru w miejscu zmiany kierunku przepływu, a brak dostępu do czyszczenia oznacza konieczność kucia ściany przy pierwszej awarii.
Jeśli szukasz syfonu kolankowego DN50 ze stali kwasoodpornej do konkretnej instalacji, sprawdź dostępność wariantów z króćcem przyłączeniowym DN50 i dobierz odpowiednią wysokość zasyfonowania do warunków pracy. Syfon kolankowy w wersji z atestem higienicznym i pełną dokumentacją techniczną to inwestycja, która zwraca się przy pierwszej awarii unikniętej dzięki wytrzymałemu materiałowi.
Źródła danych: norma EN 1.4404 (PN-EN 10088), katalog techniczny producenta systemów odwodnień ze stali nierdzewnej BLUCHER, specyfikacja materiałowa AISI 316L, wytyczne montażowe systemu EuroPipe.
