Syfon do brodzika: schemat montażu

Montaż syfonu do brodzika na pierwszy rzut oka wygląda jak prosta sprawa kilka elementów, trochę uszczelniacza i gotowe. Tymczasem większość przecieków, z którymi hydraulicy trafiają na interwencje, bierze się właśnie z tego etapu: źle dobrana uszczelka, syfon osadzony pod minimalnym kątem, który nie odprowadza wody do końca, albo złączka dokręcona z takim zapałem, że pęknięcie pojawia się dopiero po roku eksploatacji. Schemat montażu syfonu do brodzika to nie instrukcja obsługi tostera to precyzyjna sekwencja decyzji, gdzie każdy milimetr i każda warstwa materiału robi różnicę między łazienką na dekady a podłogą do wymiany po sezonie.

• Schemat podłączenia syfonu do kanalizacji
• Uszczelnianie syfonu w brodziku schemat
• Poziomowanie syfonu pod brodzikiem
• Typowe elementy syfonu do brodzika
• Montaż syfonu liniowego schemat
• Pytania i odpowiedzi o syfonie do brodzika

Schemat podłączenia syfonu do kanalizacji

Zanim pojawi się klucz do rur, cała sekwencja montażu zaczyna się od jednej kluczowej czynności: zamknięcia głównego zaworu wody. Nie dlatego, że podłączenie syfonu wiąże się z ingerencją w ciśnienie wody w instalacji, ale dlatego, że mokra posadzka podczas precyzyjnych prac uszczelniających to najpewniejsza droga do błędów. Suche, czyste podłoże to warunek wstępny bez niego ani uszczelniacz, ani uszczelka nie zwiążą się z powierzchnią tak, jak powinny.

Połączenie syfonu z pionem kanalizacyjnym odbywa się przez kolanko spustowe, które zwykle ma średnicę 50 mm, rzadziej 40 mm to zależy od specyfikacji instalacji w budynku. Rura odpływowa prowadzi od syfonu pod kątem co najmniej 2-3% co oznacza spadek rzędu 2 cm na każdy metr długości odcinka poziomego. Mniejszy kąt sprawia, że woda zamiast spływać wartko, zaczyna się zatrzymywać w rurze i stopniowo tworzyć osad. Ten mechanizm jest prosty: grawitacja musi pokonać opory powierzchniowe wody na ściankach rury, a do tego potrzebuje minimalnego impulsu w postaci właśnie tego nachylenia.

Gumowa uszczelka na połączeniu syfonu z rurą kanalizacyjną to element, o którym można zapomnieć, jeśli syfon był już wcześniej zamontowany w innym miejscu. Stara uszczelka po kilku sezonach traci elastyczność etylen-propylen-dien, z którego najczęściej ją wykonują, zestarzeje się po kontakcie z detergentami i ciepłą wodą. Nowy syfon do brodzika zawsze zawiera fabryczną uszczelkę, której nie warto zamieniać na „coś co mam pod ręką", bo różnice w grubości choćby o pół milimetra zmienią szczelność złącza.

Sam moment wkładania syfonu w otwór odpływu brodzika wymaga ustawienia go dokładnie osiowo to znaczy tak, żeby gwint tulei pokrywał się z otworem pionowo, bez skrzywienia. Skrzywiony o kilka stopni syfon można dokręcić, ale uszczelka pod dnem brodzika nie przylega wtedy równomiernie po całym obwodzie. Wystarczy szczelina szerokości kartki papieru, żeby przy każdym prysznicu woda wędrowała w kierunku podkonstrukcji. Kontrolę osiowości najłatwiej sprawdzić, patrząc z góry przez odpływ jeszcze przed przykręceniem.

Tuleja syfonu ta zewnętrzna część, którą wkręca się od dołu brodzika powinna być dokręcana delikatnie, kluczem do rur lub specjalnym kluczem hakowym, a nie siłą. Tworzywo sztuczne, z którego wykonana jest większość tulei, ma swoją granicę wytrzymałości na skręcanie i przekroczenie jej nie da szczelności, której szukamy da pęknięcie, które ujawni się po kilku tygodniach użytkowania. Właściwy moment dokręcenia to taki, po którym uszczelka jest ściśnięta równomiernie i nie ma luzu obrotowego, ale przy tym nikt nie sapie z wysiłku.

Uszczelnianie syfonu w brodziku schemat

Uszczelnianie syfonu to miejsce, gdzie technika spotyka się z chemią materiałów budowlanych i gdzie najczęściej popełnia się błędy wynikające z pośpiechu. Zanim nałożysz jakikolwiek uszczelniacz, zdejmij folię ochronną z brodzika. Brzmi banalnie, ale folia ta cienka, fabryczna okładzina ochronna zmienia mikrogeometrię powierzchni o dziesiąte części milimetra, co przy gumowej uszczelce i sylikonie robi już realną różnicę w szczelności złącza.

Silikonowy uszczelniacz sanitarny nakłada się jako cienki wałek na czystą, odtłuszczoną krawędź odpływu, zanim uszczelka opadnie na miejsce. Silikon spełnia tu podwójną rolę: wypełnia mikroskopijne nierówności między metalowym lub plastikowym króćcem a powierzchnią brodzika, a jednocześnie działa jak klej, który nie pozwala uszczelce przemieszczać się podczas dokręcania tulei. Bez tej warstwy uszczelka może się lekko obrócić razem z tuleją i zamiast równego, płaskiego docisku uzyskujemy spiralne fałdowanie gumy niewidoczne gołym okiem, ale wystarczające, żeby przepuścić wodę.

Hydroizolacja wokół syfonu to temat, który dotyczy głównie brodzików montowanych na poziomie posadzki lub wbudowywanych w wylewkę. W takich przypadkach schemat montażu przewiduje nałożenie specjalnej masy hydroizolacyjnej na połączenie syfonu z podłożem zbrojone włóknem poliestrowym taśmy uszczelniające w narożnikach i przy odpływie to tu standard, nie opcja. Masa hydroizolacyjna musi zachodzić na kołnierz syfonu co najmniej 3-4 cm, żeby woda, która ewentualnie znajdzie się poza brodzikiem, nie miała drogi w głąb konstrukcji.

Przy brodzikach akrylowych i żywicznych schemat uszczelniania jest nieco inny: akryl pracuje termicznie, rozszerzając się i kurczając wraz ze zmianami temperatury wody. Zastosowanie zbyt sztywnego uszczelniacza na przykład cementowego skończyłoby się pęknięciem spoiny po kilku sezonach, bo materiał nie nadąża za ruchem tworzywa. Neutralny silikon sanitarny z dodatkiem środka grzybobójczego to jedyne właściwe rozwiązanie dla brodzika akrylowego, bo zachowuje elastyczność przez cały czas eksploatacji i nie traci przyczepności pod wpływem regularnego kontaktu z wodą i chemią łazienkową.

Czas schnięcia uszczelniacza to jeden z tych parametrów, który czyta się na opakowaniu i ignoruje podczas montażu. Silikon sanitarny osiąga pełną wytrzymałość na rozciąganie po 24 godzinach, a nie po godzinie co oznacza, że pierwsze uruchomienie prysznica przed tym czasem to gamble. Niewyschły silikon pod ciśnieniem strumienia wody odkształca się i nie przylega już z pierwotną szczelnością. Noc czekania jest nudna, ale to jedyny sposób, żeby uszczelnienie naprawdę działało.

Poziomowanie syfonu pod brodzikiem

Poziomowanie to etap, który decyduje o tym, czy woda po każdym prysznicu znika ze dna brodzika w ciągu kilkudziesięciu sekund, czy stoi przez kilka minut. Brodzik musi mieć zadany przez producenta spadek w kierunku odpływu najczęściej jest to 1,5-2%, co przy brodziku o wymiarach 90×90 cm oznacza różnicę wysokości rzędu 9-18 mm między najwyższym a najniższym punktem dna. Jeżeli brodzik zostanie wypoziomowany idealnie poziomo, ta geometria zanika i woda szuka sobie własnych dróg, gromadząc się w delikatnych ugięciach tworzywa.

Nóżki regulowane pod brodzikiem w zależności od modelu są to stalowe lub plastikowe podpory z regulacją gwintową pozwalają ustawić ten spadek niezależnie od tego, jak bardzo równa jest sama posadzka łazienki. Typowy zakres regulacji wynosi od 0 do 150 mm wysokości, co daje sporo swobody zarówno przy starych, falistych wylewkach, jak i przy nowych, precyzyjnych jastrichach. Każdą nóżkę ustawia się najpierw wstępnie na szacowaną wysokość, a dopiero potem kalibruje poziomicą przyłożoną do dna brodzika w dwóch prostopadłych kierunkach.

Kluczowa zasada: poziomicę przykłada się do samego dna brodzika, nie do jego krawędzi krawędź może być wtórnie zdeformowana przez transport lub nierówności opakowania i da fałszywy odczyt. Samo dno, zwłaszcza w strefie centralnej, najlepiej odzwierciedla rzeczywistą geometrię powierzchni odpływowej. Po ustawieniu nóżek całą konstrukcję sprawdza się ponownie po 10-15 minutach, bo ciężar brodzika (szczególnie ceramicznego, który może ważyć ponad 30 kg) potrafi lekko ugnieść regulatory przy giętkiej posadzce.

Syfony z regulowaną wysokością kołnierza to rozwiązanie, które znacznie upraszcza ten etap przy brodzikach wpuszczanych w posadzkę lub wypełnianych wylewką. W takim syfoninie można przesunąć górny kołnierz od poziomu brodzika w górę lub w dół o kilkanaście milimetrów co pozwala dopasować go do grubości wykończenia, niezależnie od tego, czy to cienka wykładzina PVC, czy grubszy kamień naturalny. To szczególnie przydatne, gdy syfon montuje się zanim jeszcze decyzja o wykończeniu jest ostateczna.

Po zakończeniu poziomowania i przed podłączeniem do kanalizacji warto przeprowadzić próbę wodną napełnić brodzik kilkoma litrami wody i obserwować, czy spływa całkowicie, czy zostają kałuże przy ścianie. Jeżeli woda zatrzymuje się po jednej stronie, to znak, że którąś z nóżek trzeba podnieść o milimetr lub dwa. Lepiej odkryć to przed zamurowaniem lub zalaniem wylewką niż po tym, jak syfon do brodzika stanie się architektonicznie niedostępny.

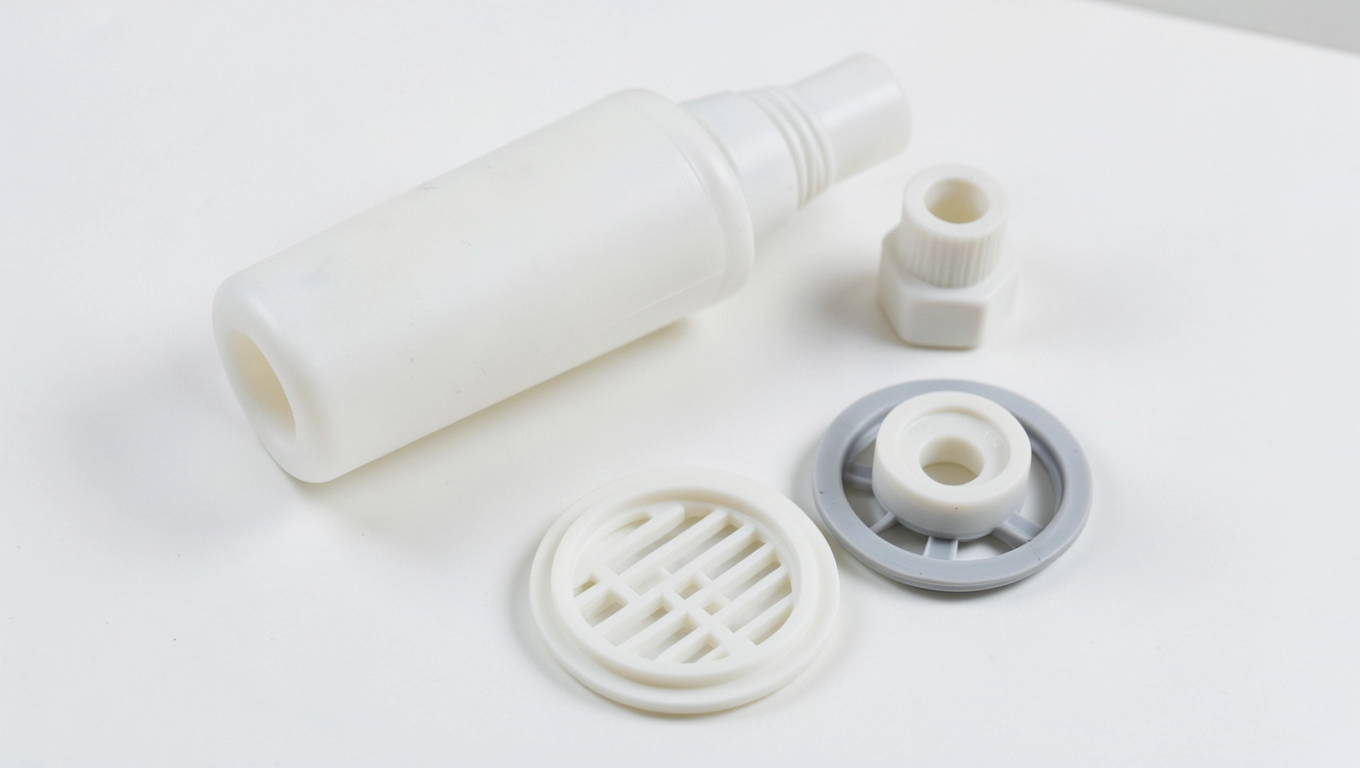

Typowe elementy syfonu do brodzika

Syfon do brodzika to nie jeden element, tylko zestaw kilku precyzyjnie dopasowanych części, których wzajemne relacje decydują o działaniu całego układu. Rozumienie tego schematu co do czego pasuje i dlaczego eliminuje większość błędów montażowych zanim do nich dojdzie. Najbardziej podstawowy zestaw odpływu punktowego składa się z kilku charakterystycznych komponentów.

• Kratka odpływu górna, widoczna część syfonu, zatrzymująca grubsze zanieczyszczenia; dostępna w wersjach okrągłych i kwadratowych, najczęściej ze stali nierdzewnej lub tworzywa ABS
• Kołnierz uszczelniający płaski pierścień z EPDM lub silikonu, który przylega bezpośrednio do dna brodzika i tworzy pierwszą linię uszczelnienia
• Korpus syfonu część zawierająca zamknięcie wodne, czyli słupek wody blokujący przenikanie zapachów z kanalizacji; minimalna głębokość zamknięcia to 50 mm według norm budowlanych
• Tuleja zaciskowa gwintowany element dokręcany od dołu brodzika, który ściska kołnierz i mocuje cały syfon w otworze odpływu
• Rura odpływowa z uszczelką elastyczna lub sztywna rura łącząca syfon z pionem kanalizacyjnym, wyposażona w gumowy mankiet zapewniający szczelność połączenia

Zamknięcie wodne to serce każdego syfonu i warto rozumieć, jak ono działa, żeby wiedzieć, kiedy coś jest nie tak. Słupek wody w kształcie litery U lub syfonu butelkowego tworzy barierę hydrauliczną: powietrze z kanalizacji, obciążone siarkowodorem i innymi gazami, nie może przebić się przez warstwę wody w górę do łazienki. Kiedy z odpływu czuć zapach stęchlizny, pierwszą rzeczą do sprawdzenia jest właśnie ten słupek jeżeli brodzik długo nie był używany, woda mogła po prostu wyparować i bariera zniknęła.

Syfony butelkowe i syfony trapezowe to dwa główne rodzaje stosowane przy brodzikach. Butelkowy ma wyższą pojemność zamknięcia wodnego i rzadziej wysycha przy nieregularnym użytkowaniu, ale wymaga więcej miejsca pod brodzikiem typowa wysokość to 120-180 mm. Trapezowy jest bardziej płaski, często poniżej 50 mm całkowitej wysokości, co czyni go idealnym dla brodzików niskoprofilowych, gdzie przestrzeń techniczna jest ograniczona do minimum. Wybór między nimi zależy wprost od geometrii przestrzeni pod brodzikiem, a nie od preferencji estetycznych.

Materiał, z którego wykonany jest korpus syfonu, ma znaczenie przede wszystkim w kontekście trwałości pod wpływem środków czyszczących. Polichlorek winylu i polipropylen są odporne na kwasy i zasady stosowane w typowej chemii łazienkowej, jednak kontakt z rozpuszczalnikami organicznymi (np. acetonem) może je trwale osłabić. Syfony z mosiądzu lub stali nierdzewnej są odporne na szersze spektrum substancji, ale znacznie droższe i cięższe co przy brodziku z cienką obudową może być dodatkowym obciążeniem dla konstrukcji.

Montaż syfonu liniowego schemat

Syfon liniowy zwany też odpływem liniowym lub odpływem kanałowym zmienia zasady gry w porównaniu do klasycznego odpływu punktowego. Zamiast jednego centralnego otworu, woda zbierana jest na całej długości wąskiego kanału umieszczonego przy ścianie lub pośrodku brodzika. Geometria spływu jest zupełnie inna: zamiast koncentrycznego zbiegania w kierunku środka, posadzka lub dno brodzika pochylone są jednostronnie w kierunku kanału, jak lekko nachylona taca.

Schemat montażu odpływu liniowego zaczyna się od precyzyjnego ustalenia pozycji kanału względem rury kanalizacyjnej. Sam kanał ma zazwyczaj wyjście boczne lub dolne, a połączenie z pionem odbywa się przez poziomą rurę spustową o średnicy 50 mm przy czym minimalna długość odcinka poziomego z zachowanym spadkiem 2% to co najmniej 30 cm, żeby uniknąć turbulencji przy odpływie. Jeżeli kanał jest zbyt blisko pionu i odcinek poziomy jest za krótki, woda spływa z hukiem i pulsacjami zamiast cicho i równomiernie.

Regulacja wysokości odpływu liniowego to element krytyczny, szczególnie gdy wykończenie posadzki ma nieoczekiwaną grubość. Nowoczesne syfony liniowe mają regulowaną ramkę, którą można podnosić lub opuszczać o kilka centymetrów bez rozkładania całej instalacji. Pozwala to dostosować poziom kratki do grubości płytek, mikrocementu czy nawet kamienia naturalnego, który może mieć grubość 20-30 mm. Kratka odpływu powinna znajdować się idealnie w poziomie z wykończeniem posadzki ani wyniesiona ponad powierzchnię (stwarza próg, o który można się potknąć), ani zagłębiona (tworzy kałużę przy krawędzi kratki).

Uszczelnienie kołnierza odpływu liniowego z wylewką to etap wymagający szczególnej uwagi przy brodzikach montowanych na poziomie podłogi. Kołnierz kanału jest znacznie dłuższy niż w odpływie punktowym przy kanale 80 cm ma do uszczelnienia ponad 160 cm obwodu zamiast kilkunastu centymetrów okrągłego kołnierza. Hydroizolacja musi zachodzić na kołnierz z każdej strony minimum 3 cm, a taśmy uszczelniające w narożnikach kanału są absolutnie konieczne, bo to właśnie narożniki są miejscem największych naprężeń w wylewce i pierwszymi punktami, gdzie pęknięcia mogą dać przepustkę wilgoci.

Brodziki dedykowane pod płytki ceramiczne i kamień naturalny mają fabrycznie zintegrowane spadki kierujące wodę w stronę odpływu liniowego to kluczowy szczegół, który odróżnia je od zwykłych, płaskich podkładów. Profilowane spadki wynoszą typowo 1,5-2% i biegną ku kanałowi z całej powierzchni brodzika, eliminując ryzyko zastoin w rogach. Pod ciężki kamień lub grube płytki stosuje się brodziki o głębszej konstrukcji z systemem kotw lub haków mocujących do podłoża, bo sam ciężar okładziny kamiennej na powierzchni metra kwadratowego może przekraczać 50 kg to wystarczy, żeby bez kotew całość stopniowo się przesuwała przy użytkowaniu.

Niewidoczny efekt po wypłytkowaniu to właśnie to, czego oczekuje się od odpływu liniowego w minimalistycznej łazience. Kratka po całkowitym wykończeniu powinna chować się w linii spoiny tak, że nieuważny gość w ogóle jej nie zauważy a jednak cała woda ze 180-litrowego napełnienia brodzika musi przez nią swobodnie przejść w ciągu minut. Przepustowość dobrego syfonu liniowego wynosi 40-60 litrów na minutę, co oznacza, że przekrój kanału i wylotu musi być odpowiednio dobrany do spodziewanego strumienia wody, a nie tylko do estetyki kratki.

Wskazówka praktyczna: Przed betonowaniem lub zalewaniem wylewką zawsze wykonaj próbę szczelności zakryj odpływ zatyczką, wypełnij brodzik wodą do 2-3 cm i odczekaj 12 godzin. Żaden ubytek poziomu wody to sygnał, że możesz spokojnie przejść do kolejnego etapu. Jakakolwiek strata poziomu oznacza, że czegoś w schemacie uszczelniania nie dopilnowałeś i że znacznie lepiej to naprawić teraz niż odkuwać kafle za rok.

Uwaga: Syfon do brodzika nigdy nie powinien być montowany na trwale bez zapewnionego dostępu serwisowego. Jeżeli brodzik wbudowujesz w wylewkę lub zabudowujesz płytami g-k, zaplanuj rewizję od strony technicznej wystarczy otwór 40×40 cm z drzwiczkami, żeby w razie potrzeby móc wymienić syfon bez rozkuwania całej posadzki łazienki.
