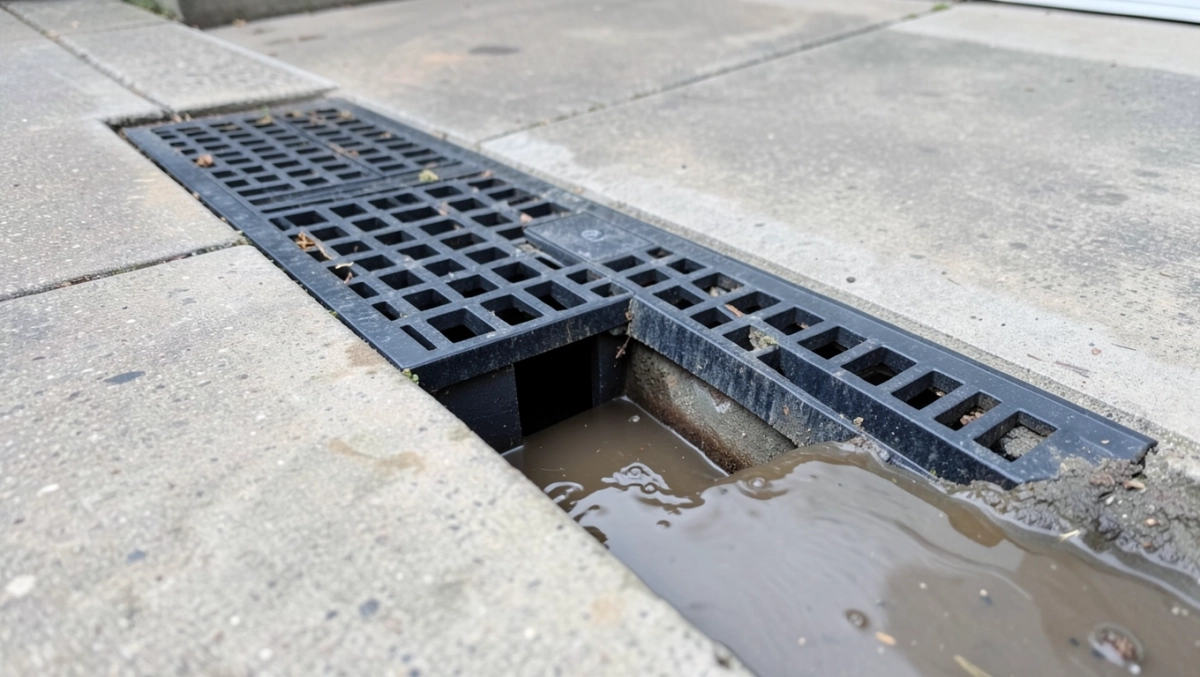

Odwodnienie liniowe z syfonem do garażu

Mokra posadzka w garażu po pierwszym mrozie to nie tylko dyskomfort, lecz także realne zagrożenie dla konstrukcji budynku. Woda, która wnika w mikropęknięcia betonu i tam zamarza, potrafi w ciągu dwóch sezonów rozluźnić spoiny, podnieść płytki i odsłonić zbrojenie. Jednocześnie spływający z aut śnieg zmieszany z solą drogową tworzy agresywną mieszaninę, która przyspiesza korozję progów i elementów nośnych nadwozia. Odwodnienie liniowe z syfonem do garażu rozwiązuje oba problemy jednocześnie: odbiera wodę z całej szerokości bramy i blokuje cofające się z kanalizacji opary. Poniżej znajdziesz konkretne dane techniczne, realne widełki cenowe oraz listę błędów montażowych, które kosztują powtórkę inwestycji.

• Czym różni się odwodnienie liniowe od zwykłego wpustu
• Klasa obciążenia i dobór korytka do Twojego auta
• Materiał rusztu i korytka, czyli co naprawdę się sprawdza
• Odwodnienie liniowe 3 m versus 5 m, czyli jak nie przepłacić za długość
• Montaż syfonu i odpływu krok po kroku
• Normy, koszty i co wybrać w konkretnej sytuacji

Czym różni się odwodnienie liniowe od zwykłego wpustu

Wpust punktowy zbiera wodę w jednym, wąskim miejscu. Wystarczy, że liść lub kamyk zatka kratkę, a cały system przestaje działać. Korytko liniowe działa inaczej: woda wpływa przez szczelinę lub perforację w ruszcie na całej jego długości, a syfon umieszczony w najniższym punkcie kanału odprowadza ją pionowo w dół, do rury kanalizacyjnej DN110. Dzięki temu ryzyko zatoru spada kilkukrotnie, a czyszczenie sprowadza się do zdjęcia rusztu i wypłukania osadu z misy.

Budowa takiego zestawu jest prosta i powtarzalna. Składa się z czterech elementów: korytka z fabrycznie uformowanym spadkiem wewnętrznym (zazwyczaj 0,5%), rusztu nośnego, syfonu z osadnikiem oraz króćca odpływowego z uszczelką. Niektóre systemy dodają jeszcze zaślepki boczne i elementy przyłączeniowe, co pozwala zbudować ciąg o dowolnej długości bez dodatkowego lutowania czy klejenia.

Trzy typy rusztów, które spotkasz najczęściej

Ruszt z polipropylenu jest lekki, odporny na sól i tani. Sprawdza się w garażach przydomowych, gdzie obciążenie nie przekracza 1,5 tony. Ruszt ze stali ocynkowanej ogniowo znosi obciążenia do 12,5 tony, dlatego pasuje pod większość SUV-ów i crossoverów. Ruszt żeliwny to opcja dla posesji z dostawczakiem lub ciągnikiem: wytrzymuje nacisk 25 ton i nawet punktowe uderzenia, które zgniotłyby stal. Każdy z nich ma też swoją ciemną stronę: plastik pęka przy silnym mrozie, stal koroduje w miejscu cięcia, żeliwo potrafi odprysnąć przy nieostrożnym montażu.

Klasa obciążenia i dobór korytka do Twojego auta

Norma PN-EN 1433 dzieli kanały odwadniające na klasy od A15 do F900, gdzie cyfra oznacza dopuszczalny nacisk w kiloniutonach. W praktyce garażowej liczą się trzy z nich, bo wyższe klasy stosuje się już na pasach startowych i w halach przemysłowych. Klasa A15 (1,5 t) obsłuży osobówkę z pasażerami i lekkim bagażem, B125 (12,5 t) jest standardem dla SUV-ów i pickupów, a C250 (25 t) wchodzi do gry, gdy wjeżdża bus lub laweta.

Warto dobrać klasę z marginesem, bo opona zimowa przekazuje nawet 1,3 raza większy nacisk punktowy niż lato, gdy ciśnienie spada. Dlatego pod SUV-a lepiej wziąć B125 niż A15, nawet jeśli formalnie mieściłby się w niższej. Ta sama zasada dotyczy aut z kołami o niskim profilu, które mniej rozkładają masę na nawierzchnię.

Szerokość korytka ma znaczenie praktyczne, choć mniejsze niż klasa. Standardowe 100 mm wystarczy do garażu jednoautowego, natomiast 130 mm warto wybrać, gdy pod bramą zatrzymuje się śnieg z całego podjazdu. Wersje 200 mm i szersze stosuje się już w warsztatach i myjniach, gdzie strumień wody jest gwałtowny i krótkotrwały.

Materiał rusztu i korytka, czyli co naprawdę się sprawdza

Korytka z polimerobetonu łączą kruszywo kwarcowe z żywicą, dzięki czemu są twardsze od zwykłego betonu i nie nasiąkają wodą. Wytrzymują mróz, sól i detergenty lepiej niż typowy beton C30/37, choć ich cena sięga 380-520 zł za metr bieżący przy klasie B125. To wydatek, który zwraca się przy garażu użytkowanym codziennie przez 15-20 lat.

Korytka z tworzywa sztucznego (PVC wzmocnionego włóknem) kosztują 120-220 zł za metr i ważą trzykrotnie mniej, co ułatwia samodzielny montaż. Mają jednak cieńszą ściankę, dlatego wymagają sztywnej ławy betonowej dookoła, inaczej pękają przy pierwszej zimie. Nie stosuje się ich też pod ruszty żeliwne, bo krawędź korytka nie wytrzymuje punktowego nacisku.

Korytka stalowe i żeliwne to domena przemysłowa. W prywatnym garażu pojawiają się rzadko, bo kosztują 650-900 zł za metr i wymagają precyzyjnego spawania z instalacją odgromową oraz uziemieniem. Ich atut to odporność na temperatury powyżej 200°C, co ma znaczenie w warsztatach z otwartym ogniem.

Kiedy nie warto brać najtańszego rozwiązania

Polipropylenowy ruszt za 35-60 zł za metr kusi niską ceną, ale pod kołem o ładunku 900 kg potrafi się odkształcić już po roku. To samo dotyczy korytek z cienką ścianką (poniżej 4 mm), które pod naciskiem krawędzi opony pękają wzdłuż osi. Każdy producent podaje w karcie technicznej grubość ścianki i dopuszczalny moment obrotowy rusztu. Warto je porównać przed zakupem.

Odwodnienie liniowe 3 m versus 5 m, czyli jak nie przepłacić za długość

Najczęstszy błąd polega na kupowaniu korytka „na oko". Tymczasem brama garażowa o świetle 2,8 m wymaga kanału o długości co najmniej 3,2 m, żeby woda spływająca po bokach auta została przechwycona przed progiem. Zasada jest prosta: korytko powinno wystawać po 20 cm z każdej strony poza obrys bramy. W praktyce oznacza to dobór modułów co 0,5 m, bo tyle wynosi standardowy skok długości.

Garaż na dwa auta o szerokości 6 m potrzebuje kanału o długości 6,4 m, czyli dwóch zestawów 3-metrowych połączonych kształtką lub jednego zestawu 5 m i dodatkowego modułu 1,5 m. Pierwszy wariant jest prostszy logistycznie, drugi tańszy o 10-15%, bo większe zestawy mają niższą cenę za metr. Jeśli podjazd ma spadek poprzeczny powyżej 3%, lepiej wybrać wariant z łącznikiem, bo jeden ciągły kanał o długości 6 m trudniej ustawić idealnie w poziomie.

Co naprawdę znajdziesz w gotowym zestawie

Producent pakuje w pudełko korytko z fabrycznym spadkiem, ruszt, dwie zaślepki boczne, syfon z osadnikiem o pojemności 0,4-0,6 l oraz króciec odpływowy DN110 z uszczelką. Czasem dołączany jest też filtr siatkowy do osadnika i klucz do podnoszenia rusztu. Brak któregoś z tych elementów w ofercie sklepowej powinien wzbudzić czujność, bo dorabianie zaślepek z PVC na budowie kończy się nieszczelnością po pierwszym mrozie.

Moduły łączy się na wcisk z uszczelką EPDM albo przez kształtki z fabrycznymi rowkami. Połączenia nie wymagają kleju ani silikonu, jeśli producent przewidział takie rozwiązanie. W praktyce warto przed montażem posmarować uszczelkę płynem do naczyń, co ułatwia zsunięcie kształtek bez ich uszkodzenia.

Montaż syfonu i odpływu krok po kroku

Pierwszy etap to wycięcie kanału w posadzce. Beton wycina się szlifierką kątową z tarczą diamentową na głębokość 12-14 cm, czyli tyle, ile zajmie korytko plus ławka boczna z betonu C16/20 o grubości minimum 5 cm. Ławka jest obowiązkowa, bo bez niej korytko ugina się pod naciskiem opony i pęka wzdłuż dna w ciągu 10-14 miesięcy.

Drugi etap to ustawienie spadku. Korytko powinno leżeć 3-5 mm poniżej poziomu docelowej posadzki, żeby woda spływała grawitacyjnie bez cofania. Spadek 0,5% wzdłuż osi kanału zapewnia sam producent, ale spadek poprzeczny w stronę korytka trzeba ukształtować ręcznie w warstwie wyrównawczej. Najłatwiej zrobić to za pomocą listwy i poziomicy laserowej.

Trzeci etap to podłączenie do kanalizacji. Rura DN110 wchodzi w króciec odpływowy na głębokość 40-50 mm, a uszczelkę smaruje się pastą poślizgową. Rura powinna mieć spadek 1,5-2% w kierunku studzienki lub pionu kanalizacyjnego. Brak syfonu albo jego suchy start powoduje, że opary z kanalizacji wracają do garażu, szczególnie latem, gdy różnica temperatur jest największa.

Czwarty etap to zalanie ławy betonowej. Beton C16/20 układa się pasami po obu stronach korytka, ubijając go prętem, żeby nie zostały pęcherze powietrza. Po 48 godzinach można zdjąć ruszt i oczyścić misę z resztek zaprawy, które w przeciwnym razie stwardnieją i utrudnią późniejsze czyszczenie.

Piąty etap to osadzenie rusztu. Montuje się go po pełnym związaniu betonu, czyli po 7 dniach w temperaturze 20°C. Ruszt zatrzaskuje się w korytku na zatrzaski lub przykręca śrubami nierdzewnymi. Warto sprawdzić, czy siedzi równo i nie wystaje ponad posadzkę, bo wystająca krawędź łapie buty i odkurzacz.

Siedem błędów, które kosztują powtórkę inwestycji

• Brak ławy bocznej, przez co korytko ugina się i pęka wzdłuż dna.
• Spadek odwrotny do kierunku odpływu, co prowadzi do stojącej wody w misie.
• Podłączenie do rury DN50 zamiast DN110, co skutkuje cofaniem się wody przy intensywnym deszczu.
• Montaż rusztu przed związaniem betonu, co powoduje jego osiadanie i utratę szczelności.
• Brak zaślepek bocznych, przez co kanał zamula się na końcach.
• Zasypanie syfonu piaskiem przy montażu, co blokuje przepływ.
• Cięcie korytka bez uszczelnienia końcówek, co przyspiesza degradację materiału.

Czyszczenie i konserwacja bez demontażu

Raz na kwartał warto zdjąć ruszt i wyjąć osadnik z syfonu. Piasek i liście zbierają się w misie korytka, a tłuszcz z samochodu (szczególnie po zimie) osiada na ściankach. Wystarczy wypłukać misę wodą pod ciśnieniem i przetrzeć ścianki szczotką ryżową, bez chemii. Raz na dwa lata dobrze sprawdzić stan uszczelek i w razie potrzeby wymienić je na nowe.

Normy, koszty i co wybrać w konkretnej sytuacji

Norma PN-EN 1433:2005 reguluje wymagania dla kanałów odwadniających montowanych w nawierzchniach pojazdowych i chodnikach. Zgodnie z nią każdy kanał musi mieć oznaczenie klasy obciążenia, materiału i producenta. Norma PN-92/B-01707 opisuje z kolei wymagania dotyczące spadków dna kanału, a Warunki Techniczne 2022 (§ 57) nakładają obowiązek odprowadzania wody z posadzki garażu poza obrys budynku lub do instalacji kanalizacyjnej z syfonem.

Ceny zestawów w 2025 roku wyglądają następująco: zestaw 3 m klasy A15 z rusztem PP to 280-420 zł, klasa B125 z rusztem ze stali ocynkowanej to 540-780 zł, a klasa C250 z rusztem żeliwnym sięga 1100-1600 zł. Robocizna z wycięciem kanału i zalaniem ławy to 180-260 zł za metr bieżący w zależności od regionu. Samodzielny montaż zajmuje 4-5 godzin, z ekipą 1,5-2 godziny na metr.

Checklist przed zakupem

• Klasa obciążenia dobrana do najcięższego auta z marginesem 30%.
• Długość kanału co najmniej 20 cm dłuższa od światła bramy z każdej strony.
• Materiał korytka odporny na sól i mróz (polimerobeton lub PVC zbrojone).
• Syfon z osadnikiem o pojemności co najmniej 0,4 l.
• Króciec odpływowy DN110 z uszczelką w zestawie.
• Ława boczna z betonu C16/20 uwzględniona w kosztorysie.

Odwodnienie liniowe z syfonem do garażu to inwestycja na 15-25 lat, pod warunkiem że zostanie dobrane do realnych obciążeń i zamontowane z zachowaniem ławy bocznej. Najczęściej wybieranym rozwiązaniem jest polimerobetonowe korytko klasy B125 z rusztem ze stali ocynkowanej ogniowo, bo łączy 25-letnią trwałość z umiarkowaną ceną 540-780 zł za metr. Warianty plastikowe sprawdzają się w wiatach i garażach rzadko użytkowanych, natomiast żeliwne wchodzą do gry dopiero przy dostawczakach i lawetach. Warto też pamiętać, że montaż bez ławy betonowej to najkrótsza droga do pęknięcia korytka po pierwszej zimie.

Źródła

PN-EN 1433:2005 Kanały odwadniające nawierzchnie dla pojazdów i pieszych. Klasyfikacja, wymagania projektowe i wykonawcze.

PN-92/B-01707 Instalacje kanalizacyjne. Wymagania projektowe.

Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późniejszymi zmianami).

Eurocode 2 (PN-EN 1992-1-1) Projektowanie konstrukcji z betonu. Reguły ogólne.

Katalogi techniczne producentów systemów odwodnień liniowych, dane za 2024-2025.
