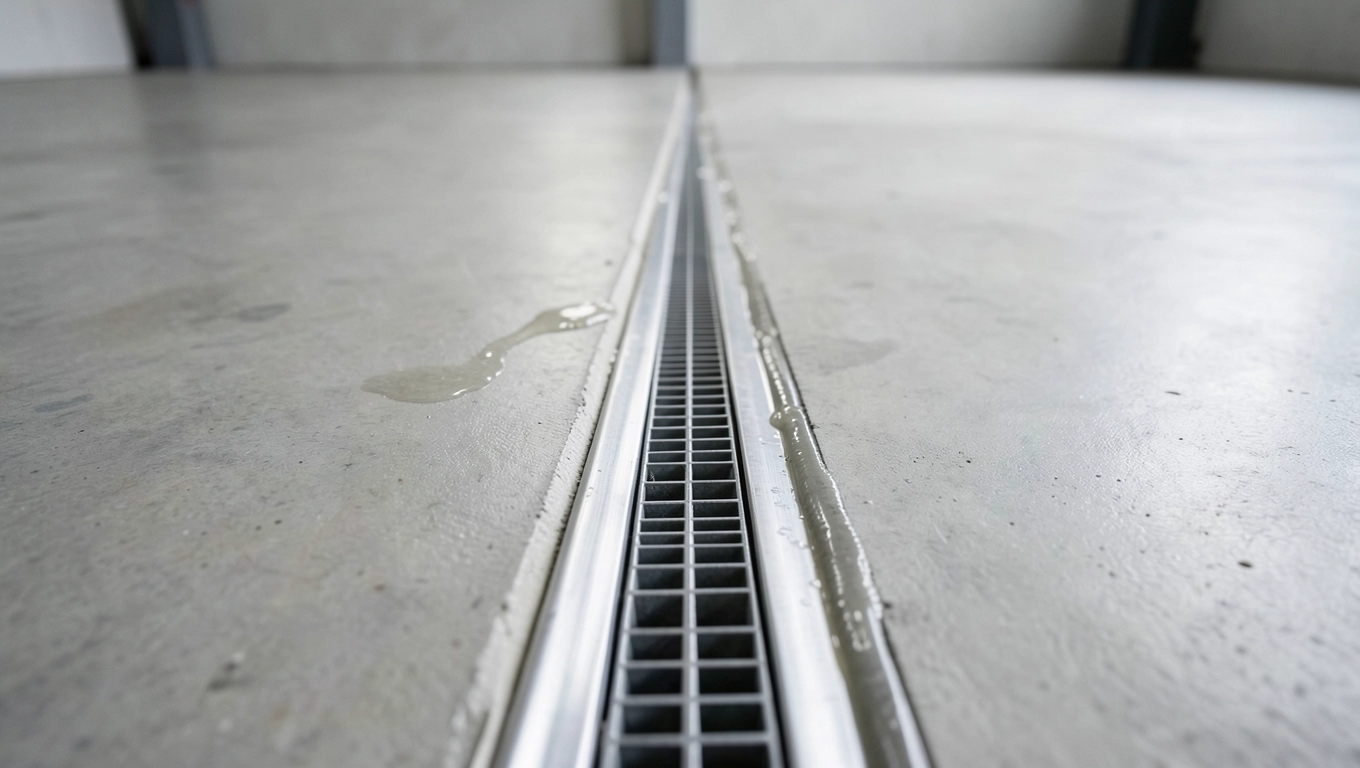

Odpływ liniowy w garażu z syfonem jak wybrać i zamontować w 2026

Woda stojąca w garażu to nie tylko irytująca kałuża przed otwarciem drugiej pary drzwi. To realne zagrożenie dla posadzki, ram nośnych auta, a zimą także lodowica, na której łatwo o kontuzję. Dobrze zaprojektowany odpływ liniowy w garażu z syfonem rozwiązuje problem u źródła: odbiera wodę zanim zdąży wsiąknąć w beton, zassąć brud i zacząć śmierdzieć. Poniżej znajdziesz pełną ścieżkę decyzyjną, od argumentów za inwestycją, przez dobór długości i klasy obciążenia, aż po montaż bez błędów, które kosztują powtórne kucie posadzki.

• Dlaczego odwodnienie garażowe to konieczność, a nie luksus
• Odpływ liniowy vs punktowy: uczciwe porównanie
• Gdzie zamontować rynnę, żeby działała jak trzeba
• Syfon: techniczny must-have, którego nie widać
• Długość i klasa obciążenia: nie oszczędzaj na centymetrach
• Montaż odpływu liniowego w garażu krok po kroku
• Najczęstsze błędy przy odwodnieniu garażu z syfonem
• Materiały: stal, tworzywo czy beton polimerowy
• Kwestie prawne i normatywne
• Kosztorys: ile to wszystko kosztuje
• Kiedy odpływ liniowy się nie sprawdzi
• Praktyczne FAQ bez owijania w bawełnę
• Zasoby i normy

Dlaczego odwodnienie garażowe to konieczność, a nie luksus

Każdego zimy kierowca wwozi do garażu od 5 do 10 kg topniejącego śniegu z podwozia i nadkoli. Pozostaje on na posadzce przez kilka godzin, wsiąkając w mikropory betonu, a potem wraca na butach jako brudna breja. Latem dochodzi deszcz zacinający pod kątem, woda z mycia podłogi, a czasem kondensacja spływająca z zimnego dachu garażu nieotulanego od wewnątrz.

Konsekwencje odkładania tematu bywają kosztowne. Posadzka betonowa klasy C20/25 po dwóch-trzech sezonach stałego kontaktu z wodą zaczyna pylić, a stalowa siatka zbrojeniowa w niej zawarta koroduje, zwiększając swoją objętość i rozsadzając warstwę od góry. Na meblach, oponach i kartonach pojawia się pleśń, której zarodniki wędrują potem do domu przez otwarte drzwi łączące bryłę.

Odpływ liniowy w garażu z syfonem nie jest więc fanaberią, lecz odpowiedzią na konkretne warunki fizyczne. Rynna o długości dopasowanej do stanowiska zbiera wodę wzdłuż pasa, w którym naturalnie gromadzi się ona spływając z kół, a syfon blotny zatrzymuje piasek, liście i resztki oleju, zanim trafią do kanalizacji.

Co konkretnie zyskujesz

Przede wszystkim suchą, antypoślizgową powierzchnię, po której bezpiecznie chodzisz w mokrych butach. Drugą sprawą jest ochrona posadzki przed cyklami zamrażania i rozmrażania, które w naszym klimacie potrafią rozwalić nawet najlepiej wylaną wylewkę. Trzecim, często pomijanym atutem, pozostaje wzrost wartości nieruchomości przy ewentualnej odsprzedaży, bo kupiec zwraca uwagę na detale takie jak odwodnienie.

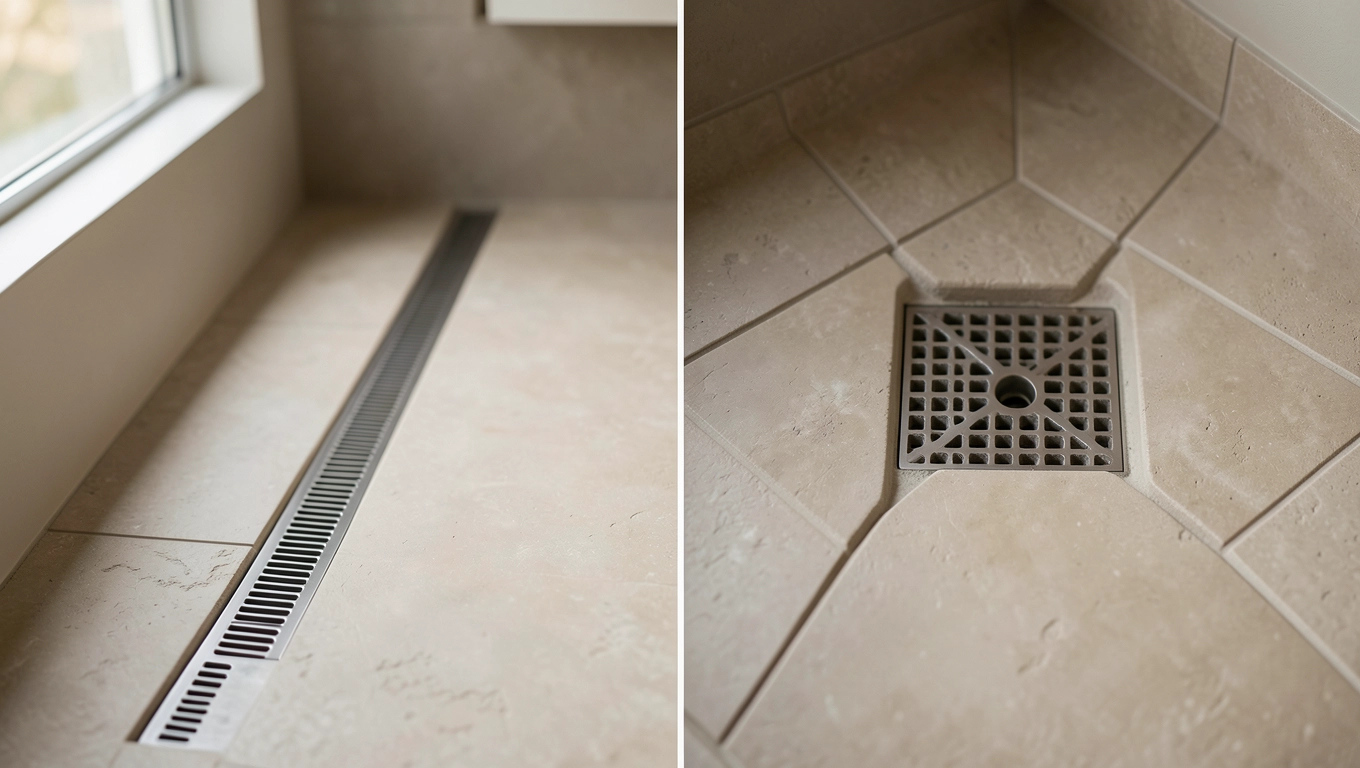

Odpływ liniowy vs punktowy: uczciwe porównanie

Z punktowym wpustem kanalizacyjnym kierowcy mieszkają od dekad i nikt nie kwestionuje jego poprawności technicznej. Tyle, że wymaga on wykonania tzw. spadków kopertowych, czyli czterech połaci nachylonych pod kątem 1,5-2% do jednego centralnego punktu. W garażu na jedno auto to wykonalne, przy dwóch stanowiskach zaczynają się schody, a przy wjeździe pod kątem 90 stopni bywa problematyczne.

Odpływ liniowy rozwiązuje geometrię inaczej. Zamiast czterech spadków masz jeden liniowy, równoległy do osi pojazdu, o spadku poprzecznym 1-2%. Woda spływa z całej szerokości stanowiska do długiej rynny, a jej wydajność zależy od przekroju, nie od przypadkowego trafienia w kratkę dokładnie pod oponą.

Gdzie zamontować rynnę, żeby działała jak trzeba

Najskuteczniejsze rozwiązanie w jednym stanowisku to jedna rynna wzdłuż osi pojazdu, czyli dokładnie w miejscu, gdzie najczęściej stoi auto. Woda z przednich i tylnych kół spływa grawitacyjnie właśnie w ten pas, więc łapiesz ją tam, gdzie fizycznie powstaje. Przy samochodach osobowych o rozstawie kół około 1,5 m standardowe rynny o szerokości 100-130 mm radzą sobie bez problemu.

Wariant drugi to montaż poprzeczny, równolegle do bramy wjazdowej. Sprawdza się, gdy podjazd przed garażem jest nachylony w stronę budynku, bo wtedy cały strumień wody z auta wjeżdżającego do środka trafia w jedną linię. Wymaga jednak wzmocnionego rusztu klasy minimum C250, bo koła przejeżdżają bezpośrednio po rynnie.

W garażu dwustanowiskowym najlepiej sprawdzają się dwa niezależne ciągi, każdy w osi swojego pojazdu. Łączenie ich w jedną rynnę na środku to proszenie się o kłopoty, bo spadek wzdłuż 6 m wymaga albo głębszego osadzenia, albo kompensacji kaskadowej, co komplikuje hydraulikę i czyszczenie.

Schemat rozmieszczenia

Wyobraź sobie prostokąt 3 m na 6 m (minimalny garaż na jedno auto). Rynnę rysujesz wzdłuż dłuższej osi, 1,5 m od każdej ściany bocznej. Od strony bramy zostawiasz 30 cm, żeby woda z wjazdu miała czas się rozlać, zanim trafi do koryta. Od strony tylnej ściany rynna kończy się 20 cm przed nią, bo tam i tak nic nie spływa.

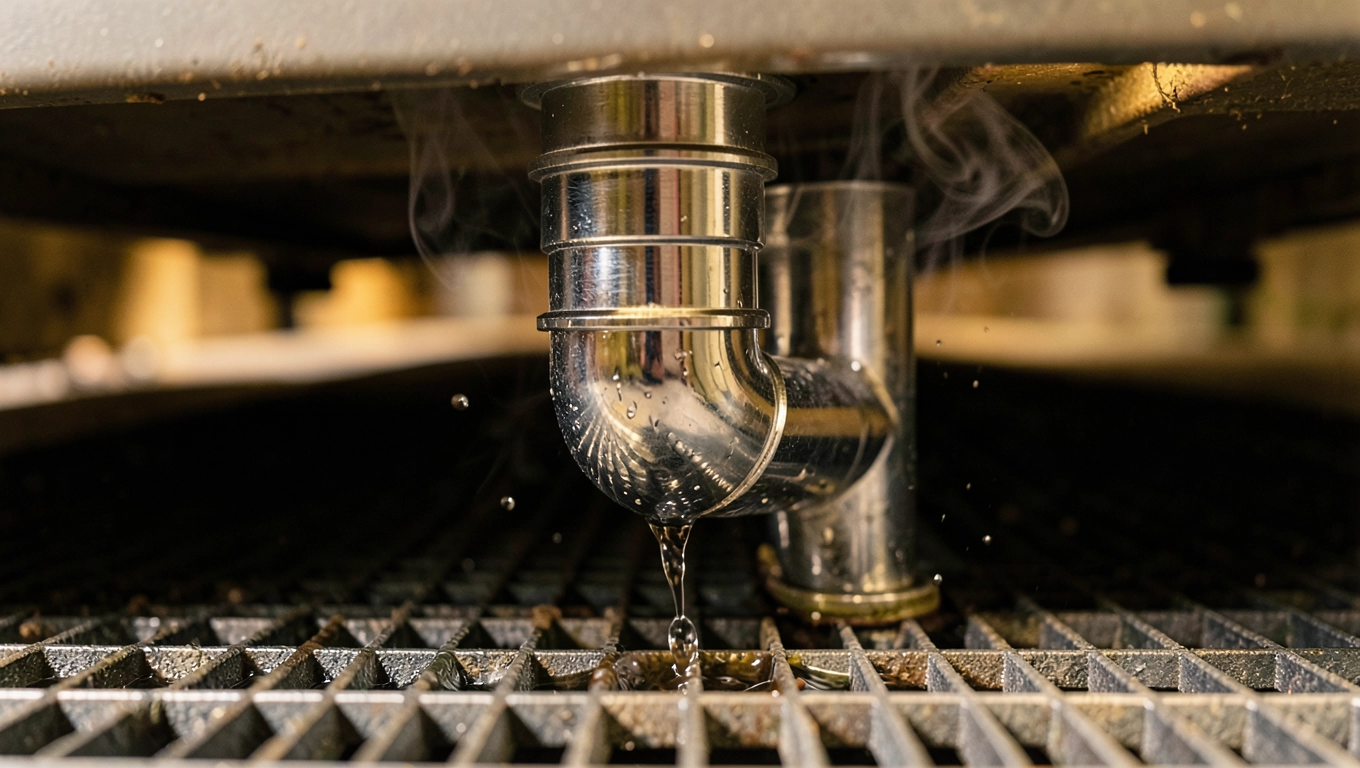

Syfon: techniczny must-have, którego nie widać

Syfon w odpływie garażowym to nie ozdoba, lecz bariera fizyczna między powietrzem kanalizacyjnym a wnętrzem garażu. Kanalizacja sanitarna wypełniona jest mieszaniną metanu, siarkowodoru i innych gazów powstających przy rozkładzie materii organicznej. Bez przegrody wodnej te gazy przedostają się do pomieszczenia, a w garażu zamkniętym, gdzie powietrze słabo się wymienia, zapach potrafi stać się nie do zniesienia już po jednym ciepłym dniu.

Drugą funkcją syfonu jest zatrzymywanie zanieczyszczeń stałych. Konstrukcja z osadnikiem o pojemności 0,4-0,8 l gromadzi piasek, liście, drobne kamyki, zanim trafią do rury kanalizacyjnej, gdzie mogłyby z czasem utworzyć trudny do udrożnienia zator. W garażu, gdzie spłukiwane są często resztki oleju, piasek z zimowego posypywania i liście z wjazdu, ten osadnik to jedyna sensowna ochrona instalacji.

Syfon mokry czy suchy

Syfon mokry, klasyczny, działa na zasadzie słupa wody w kolanku. Gdy z odpływu nie korzystasz przez ponad miesiąc, woda wyparowuje i bariera znika. W garażu ogrzewanym to raczej niemożliwe, ale w nieogrzewanym, gdzie temperatura spada poniżej zera, woda w syfonie zamarza, rozsadzając obudowę. Rozwiązaniem jest syfon suchy z wkładem magnetycznym lub kulowym, który zamyka odpływ mechanicznie i nie wymaga wody.

Wariantem budżetowym, dopuszczalnym w garażach przemysłowych, pozostaje samodzielne wykonanie syfonu z dwóch kolanek PCV 50 mm połączonych pod kątem 180 stopni. Wymaga to jednak precyzji (wysokość słupa wody musi wynosić minimum 50 mm) i nie daje osadnika, więc piasek i liście lecą prosto do rury.

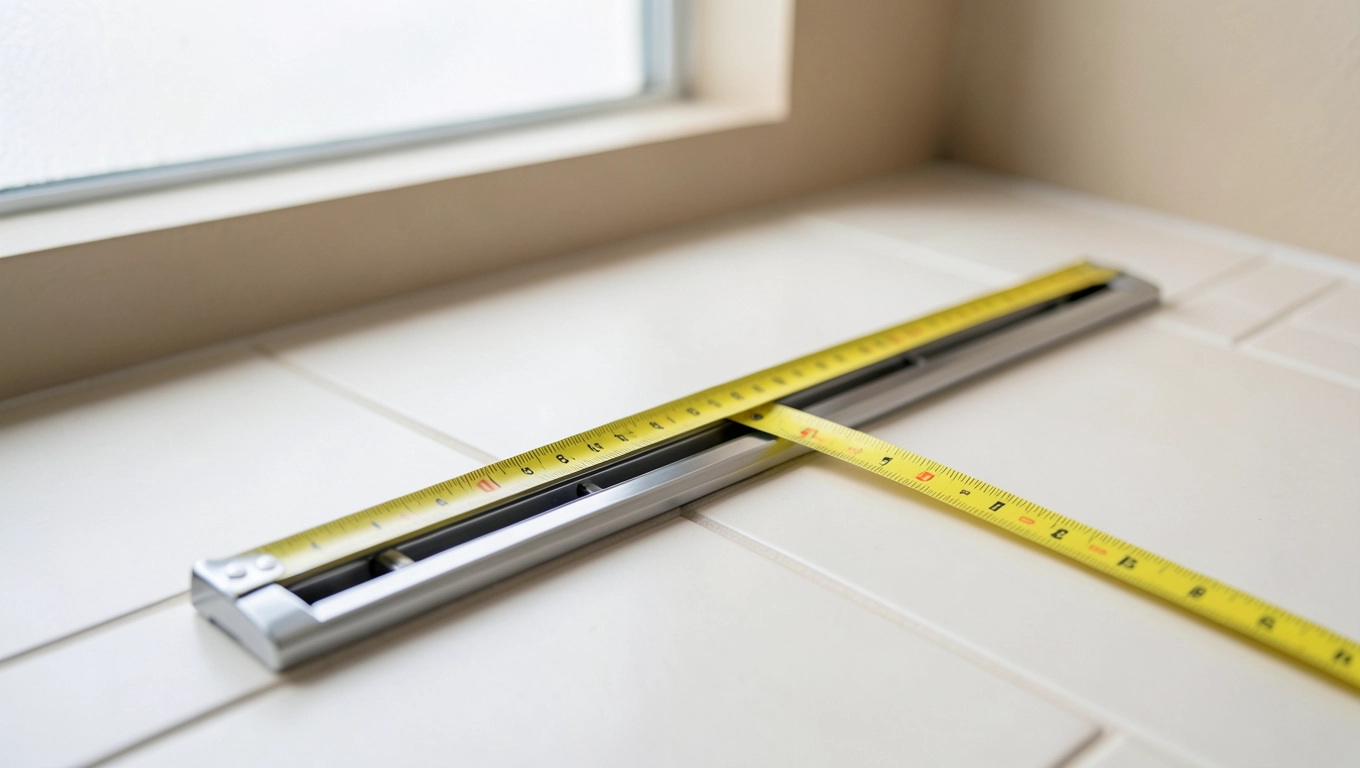

Długość i klasa obciążenia: nie oszczędzaj na centymetrach

Zasada nr 1: po montażu odpływu nie da się go przedłużyć bez kucia posadzki. Dlatego zawsze bierzesz dłuższy, nawet jeśli wydaje Ci się, że krótszy wystarczy. Praktyczna reguła: długość rynny = szerokość auta + 30%. Przy samochodzie o szerokości 1,8 m daje to 2,34 m, ale standardowe moduły produkowane są w odcinkach 1 m, 1,5 m, 2 m i 3 m, więc wypadasz na 3 m.

Modułowość to drugi argument za odpływem liniowym. Poszczególne sekcje łączysz ze sobą zatrzaskami lub śrubami, uzyskując praktycznie dowolną długość. W garażu na jedno auto sprawdza się rynna 2-3 m, na dwa stanowiska 4-6 m, a w warsztacie z myjką ciśnieniową potrafi być i 8 m.

Klasy obciążenia wg PN-EN 1433

Norma europejska PN-EN 1433 dzieli odwodnienia powierzchniowe na klasy w zależności od obciążenia, jakie muszą przenieść. Klasa A15 to 1,5 tony, czyli ruch pieszy i lekkie pojazdy, B125 to 12,5 tony, a C250 to 25 ton. Garaż prywatny, do którego wjeżdża samochód osobowy o masie 1,5-2,5 t, potrzebuje minimum klasy B125. Klasa C250 jest zalecana, jeśli planujesz wjeżdżać SUV-em z przyczepą albo dostawczym busem.

Klasa obciążenia zależy od rusztu, nie od korpusu kanału. Dlatego nawet najdroższa rynna ze stali nierdzewnej, ale z rusztem klasy A15, skończy się wgięciem po pierwszym zimie, gdy wjedziesz autem z łańcuchami na oponach. Ruszt ze stali ocynkowanej o grubości 3 mm i rozstawie żeber 15 mm to minimum sensowności.

Montaż odpływu liniowego w garażu krok po kroku

Prace zaczynasz od wyznaczenia osi rynny i wykopu. Głębokość wykopu zależy od wysokości kanału plus 50 mm na podsypkę piaskową plus 30 mm na warstwę betonu pod rynną. Przy kanale o wysokości 80 mm daje to wykop 160 mm, co oznacza konieczność skucia istniejącej posadzki lub uwzględnienia tego w projekcie jeszcze przed wylaniem.

Kolejny krok to podłączenie do kanalizacji. Odpływ wpinasz w rurę kanalizacyjną o średnicy minimum DN50, najlepiej DN75, bo większa średnica daje większy margines bezpieczeństwa przy zatorach. Rurę prowadzisz ze spadkiem 1,5-2% w kierunku pionu kanalizacyjnego, unikając kolan 90 stopni, które zastępujesz dwoma kolanami 45 stopni, mniej podatnymi na zapychanie.

Spadek ustawiasz jeszcze przed betonowaniem. Korpus odpływu musi leżeć idealnie w poziomie wzdłuż osi podłużnej, ale w przekroju poprzecznym powinien być pochylony 1-2% w stronę dna rynny. Kontrolę ułatwia poziomica laserowa, bo klasyczna bąbelkowa jest tu zbyt mało precyzyjna.

Checklist montażowy

• Wykop na głębokość kanału + 80 mm z tolerancją +5 mm
• Podsypka piaskowa 50 mm, ubita warstwami
• Warstwa betonu podkładowego 30 mm, klasa C12/15
• Ustawienie kanału ze spadkiem poprzecznym 1-2%
• Podłączenie do rury kanalizacyjnej DN75 ze spadkiem 1,5-2%
• Betonowanie boczne z lekkim zbrojeniem siatką stalową
• Uszczelnienie styków masą bitumiczną lub pianką PU
• Montaż rusztu i test zalewowy wodą

Po związaniu betonu, czyli po 24-48 godzinach, robisz test szczelności. Zalewasz rynnę wodą do pełna i obserwujesz przez godzinę, czy nic nie przecieka na styku z rurą kanalizacyjną. Jeśli wszystko jest suche, montujesz ruszt i kończysz posadzkę, pamiętając, że górna krawędź rusztu musi leżeć 2-3 mm poniżej poziomu wylewki, inaczej woda będzie się gromadzić wokół, a nie spływać do środka.

Najczęstsze błędy przy odwodnieniu garażu z syfonem

Klienci, których spotykam na oględzinach, popełniają zazwyczaj te same pięć grzechów głównych. Pierwszym jest spadek poniżej 1%, przez co woda stoi w rynnie zamiast płynąć. Wbrew pozorom 0,5% to za mało, bo cząsteczki piasku opadają na dno i tworzą warstwę muldu, która po kilku tygodniach całkowicie blokuje drożność.

Drugim błędem jest rezygnacja z syfonu, bo przecież to woda deszczowa, nie ścieki. Mylne przekonanie, bo kanalizacja ogólnospławna i tak pakuje do rury cały wachlarz gazów, które bez bariery wodnej wracają do garażu. Trzecim problemem bywa ruszt o zbyt niskiej klasie, wybierany z pobudek estetycznych, bo wąska szczelina ładniej wygląda niż szeroka kratka. Niestety wąskie szczeliny zapychają się błyskawicznie.

Lista ostrzeżeń

Brak osadnika to czwarty grzech, bo wtedy każdy kamyk z podeszwy buta leci prosto do rury kanalizacyjnej, gdzie z czasem tworzy zator trudny do przebicia spiralą. Piątym, najpoważniejszym błędem, pozostaje montaż bez odpowietrzenia, co przy dłuższych ciągach powoduje wysysanie wody z syfonu i w efekcie ten sam problem, co rezygnacja z syfonu, czyli odor z kanalizacji.

Odpowietrzenie pionu kanalizacyjnego zgodnie z PN-92/B-01707 wymaga wyprowadzenia rury DN75 ponad dach budynku albo, w budynkach bez poddasza, zastosowanie zaworu napowietrzającego. W garażu zazwyczaj wystarczy doprowadzenie odpowietrzenia do najbliższego pionu, co rozwiązuje problem podciśnienia przy intensywnym spływie wody.

Materiały: stal, tworzywo czy beton polimerowy

Korpusy odpływów garażowych wykonywane są z trzech materiałów, z których każdy ma swoje miejsce. Stal nierdzewna AISI 304 to standard dla garaży ogrzewanych i suchych, ale w agresywnym środowisku (sól drogowa, środki odladzające) lepiej sprawdza się AISI 316L, droższa o 40-60%, ale nie korodująca nawet po dekadzie kontaktu z chlorkami.

Tworzywo sztuczne, czyli polipropylen wzmocniony włóknem szklanym, to wybór ekonomiczny. Kosztuje 30-50% mniej niż stal nierdzewna, ma gładką powierzchnię ułatwiającą czyszczenie, ale pod obciążeniem kół, zwłaszcza zimą, gdy plastik robi się kruchy, może pęknąć. Beton polimerowy (konglomerat kwarcowo-żywiczny) to rozwiązanie pośrednie, trwałe, ale cięższe i droższe w transporcie.

Kwestie prawne i normatywne

W polskim prawie budowlanym odwodnienie garażu nie jest zaleceniem, lecz wymogiem wynikającym z §57 Rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Pomieszczenia garażowe muszą mieć zapewnione odprowadzenie wód opadowych i roztopowych, inaczej nie uzyskasz odbioru domu. Norma PN-EN 1433 reguluje wymiary i klasy obciążenia kanałów odwadniających, a PN-92/B-01707 opisuje wymagania dotyczące wentylacji kanalizacji.

Planując montaż w już istniejącym garażu, pamiętaj, że ingerencja w posadzkę i podłączenie do kanalizacji wymaga zgłoszenia robót budowlanych, jeśli nie naruszasz konstrukcji budynku, albo pozwolenia na budowę, gdy przebijasz się przez płytę fundamentową. W praktyce proste odwodnienie liniowe w obrębie posadzki często mieści się w zgłoszeniu, co znacząco skraca formalności.

Kosztorys: ile to wszystko kosztuje

Realny budżet na odpływ liniowy w garażu jednorodzinnym zamyka się zazwyczaj w przedziale 2000-5000 PLN, przy czym robocizna stanowi 40-60% tej kwoty. Sam kanał z rusztem to wydatek rzędu 800-2500 PLN za 3 m, w zależności od materiału i klasy obciążenia. Beton i materiały pomocnicze (rury, kolana, syfon, uszczelniacz) to kolejne 300-800 PLN. Jeśli kujesz posadzkę i wywozisz gruz, dolicz 500-1200 PLN.

Ceny różnią się znacząco w zależności od regionu. W dużych miastach robocizna ekipy hydraulicznej sięga 150-200 PLN/h, w mniejszych miejscowościach 80-120 PLN/h. Montaż prostego odpływu 3 m z podłączeniem i zagospodarowaniem odpadów zajmuje jednej ekipie 6-10 godzin, więc same usługi to wydatek 600-2000 PLN.

Kiedy odpływ liniowy się nie sprawdzi

Rezygnuj z odpływu liniowego, gdy garaż jest tak mały, że rynna zajęłaby 30% jego powierzchni (poniżej 9 m²). W małych wnętrzach lepiej sprawdza się wpust punktowy, bo jego montaż jest szybszy, a spadki kopertowe nie wymagają kucia długiego rowu. Drugim przypadkiem jest brak możliwości podłączenia do kanalizacji, np. w garażu wolnostojącym bez instalacji wod-kan. Tam pozostaje odprowadzenie wody do studni chłonnej, co wymaga dodatkowych pozwoleń i nie zawsze jest możliwe na gruntach gliniastych.

Unikaj też odpływów liniowych w garażach z ogrzewaniem podłogowym, chyba że projektant wyraźnie uwzględnił to w rozstawie rur. Rynna wymaga bowiem wycięcia pętli grzewczej na odcinku 1-3 m, co obniża komfort cieplny po tej stronie garażu. W takiej sytuacji lepiej poprowadzić rynnę wzdłuż krawędzi wjazdu, z dala od strefy grzewczej.

Praktyczne FAQ bez owijania w bawełnę

Czy odpływ liniowy da się zamontować w już istniejącym garażu? Tak, ale wymaga wycięcia rowu w posadzce i wywiezienia gruzu. Przy posadzce zbrojowej praca trwa dłużej, bo siatka trzeba przyciąć i odsłonięte końce zabezpieczyć antykorozyjnie.

Czy rynna ze stali nierdzewnej rdzewieje? AISI 304 rdzewieje w środowisku chlorków po 5-10 latach, AISI 316L jest odporna na sól drogową nawet 30 lat. Jeśli mieszkasz przy drodze, po której zimą sypią sól, wybierz 316L bez dyskusji.

Jaki ruszt wybrać? Szczelinowy ze stali ocynkowanej o szerokości szczeliny 8-10 mm to złoty środek między estetyką a drożnością. Kratka perforowana łapie więcej brudu, ruszt kratowy (prostopadłe pręty) najlepiej odprowadza wodę, ale wygląda najmniej dyskretnie.

Czy potrzebuję projektu? Przy zgłoszeniu robót nie, wystarczy szkic. Przy pozwoleniu na budowę tak, bo zmiana systemu odwodnienia wpływa na bilans wód opadowych w projekcie zagospodarowania działki.

Zasoby i normy

Podstawą doboru klasy obciążenia jest norma PN-EN 1433 „Kanały odwadniające powierzchniowe dla obszarów ruchu pieszego i kołowego. Klasyfikacja, wymagania projektowe i wykonawcze, metody badań i ocena zgodności". Wymagania ogólnobudowlane zawiera Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późn. zm.). Wentylację kanalizacji reguluje PN-92/B-01707 „Instalacje kanalizacyjne. Wymagania w projektowaniu”. Materiały katalogowe i karty techniczne producentów odpływów dostępne są na ich stronach internetowych, a przykłady prawidłowych rozwiązań można znaleźć w poradnikach branżowych Polskiego Zrzeszenia Inżynierów i Techników Sanitarnych.
