Co to jest syfon? Prosta odpowiedź, która wszystko wyjaśni

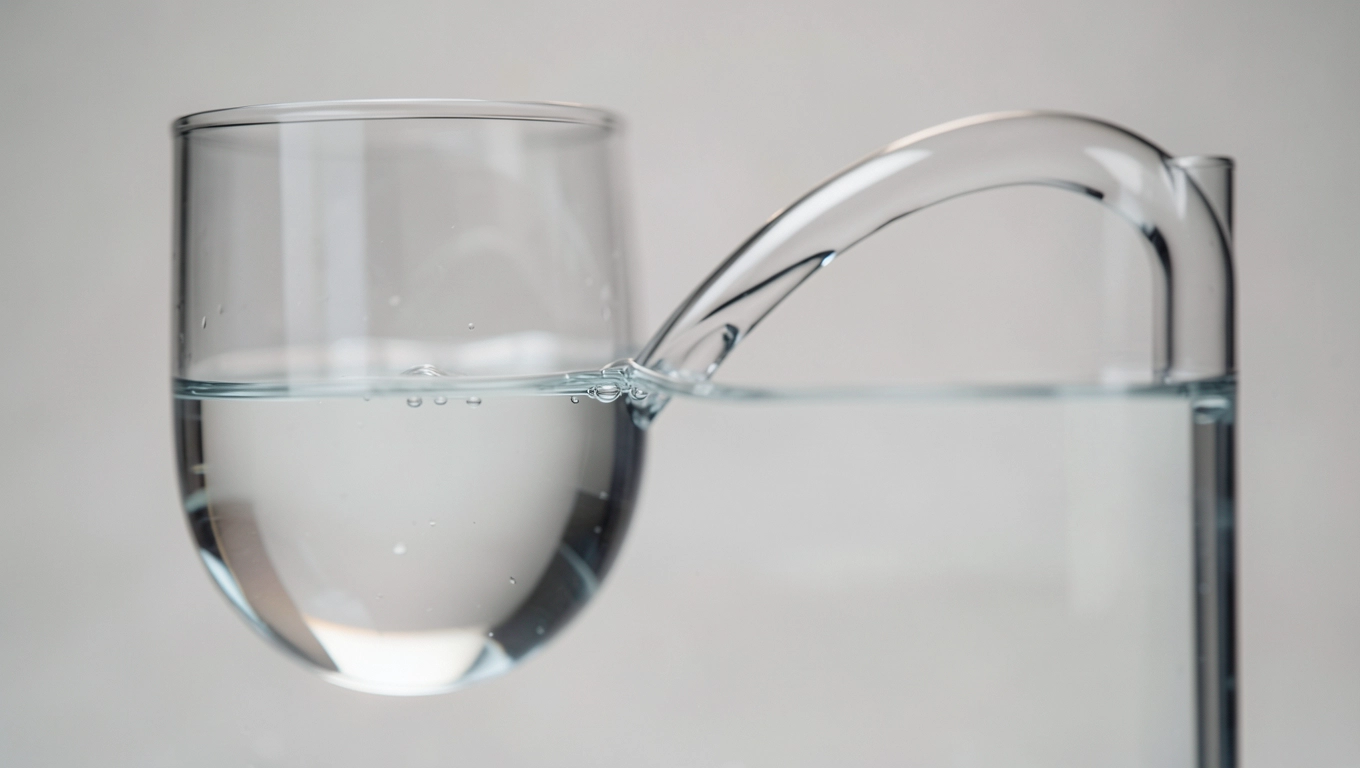

Syfon (inaczej przepust ciśnieniowy) to zamknięty przewód, którego trasa wznosi się powyżej poziomu zwierciadła wody w górnym stanowisku, a mimo to ciecz płynie samoczynnie dzięki podciśnieniu panującemu w najwyższym punkcie. Rozwiązanie znane od wieków, w leśnictwie i melioracjach stosowane tam, gdzie trzeba przeprowadzić wodę pod nasypem drogi leśnej, szlaku zrywkowego albo groblą, nie tracąc cennego spadu terenu. Kluczem jest fizyka: gdy rura zostanie raz zalana i wypędzona z niej zostanie powietrze, podciśnienie w górnym łuku „ciągnie" wodę ku wylotowi, a grawitacja dokłada resztę. Artykuł poniżej pokazuje, jak zbudować taki przepust, jakie średnice dobrać do typowych przepływów w nadleśnictwach i dlaczego brak osadnika potrafi zniszczyć całą instalację po trzech sezonach.

• Budowa syfonu krok po kroku
• Syfon melioracyjny w leśnictwie
• Jak prawidłowo konserwować syfon
• Najczęstsze błędy projektowe i wykonawcze
• Wymiarowanie syfonu w praktyce

Budowa syfonu krok po kroku

Cały układ składa się z trzech zasadniczych części: studzienki wlotowej z osadnikiem namułów, samej rury syfonowej oraz komory wylotowej. Wlot pełni podwójną rolę: wyłapuje grubszy materiał niesiony przez wodę i jednocześnie pozwala na zassanie powietrza w momencie rozruchu. Osadnik należy wymurować lub odlać z betonu C30/37 wg PN-EN 206, a jego objętość robocza powinna wynosić minimum pięciokrotność dobowego ładunku rumowiska.

Rura syfonowa zagłębiona jest poniżej poziomu dna rowu melioracyjnego, dzięki czemu górny łuk trasy nie wystaje ponad lustro wody górnej. Najczęściej stosuje się rury PE100 SDR17 o średnicach 160, 200, 250 i 315 mm, choć w starszych obiektach spotyka się jeszcze kamionkę bądź beton ściskowy. Spadek hydrauliczny liczony jako różnica między zwierciadłem wody przed wlotem a wylotem musi wynosić co najmniej 5 cm, inaczej podciśnienie nie pokona oporów przepływu.

Komora wylotowa chroni skarpę przed rozmyciem i jednocześnie umożliwia odpowietrzenie rury w trakcie eksploatacji. Betonowy blok oporowy w miejscu, gdzie rura opuszcza nasyp, rozkłada siły osiowe na grunt bez niego złączka kielichowa potrafi się rozsunąć po pierwszym mrozie. Całość uszczelnia się taśmami bentonitowymi na styku rura-studzienka, a w gruntach organicznych dodatkowo otula geowłókniną igłowaną o gramaturze 200 g/m².

Schemat ideowy wygląda następująco: woda wpływa do osadnika (1), traci prędkość i zostawia piasek (2), następnie wpływa do poziomego odcinka rury (3), wznosi się łukiem nad przeszkodą (4) i opada do komory wylotowej (5). Ten pięcioetapowy tor gwarantuje, że podciśnienie działa stabilnie, a cząstki stałe osiadają tam, gdzie łatwo je wydobyć podczas przeglądu.

Typowe materiały i ich ograniczenia

Beton wytrzymuje dziesięciolecia, ale jest ciężki i wymaga dźwigu; przy średnicach powyżej 400 mm generuje spad hydrauliczny rzędu 8-12 cm na 10 m. PEHD lżejszy o 80-120 kg/m² w stosunku do betonu, gładki, więc współczynnik Chézy wynosi nawet 70 m^(1/2)/s, ale promienie UV degradują go, jeśli nie zostanie zasypany gruntem. PCV-U tani, lecz kruchy poniżej -10 °C, dlatego w leśnictwie stosuje się go tylko pod drogami o małym natężeniu ruchu.

Syfon melioracyjny w leśnictwie

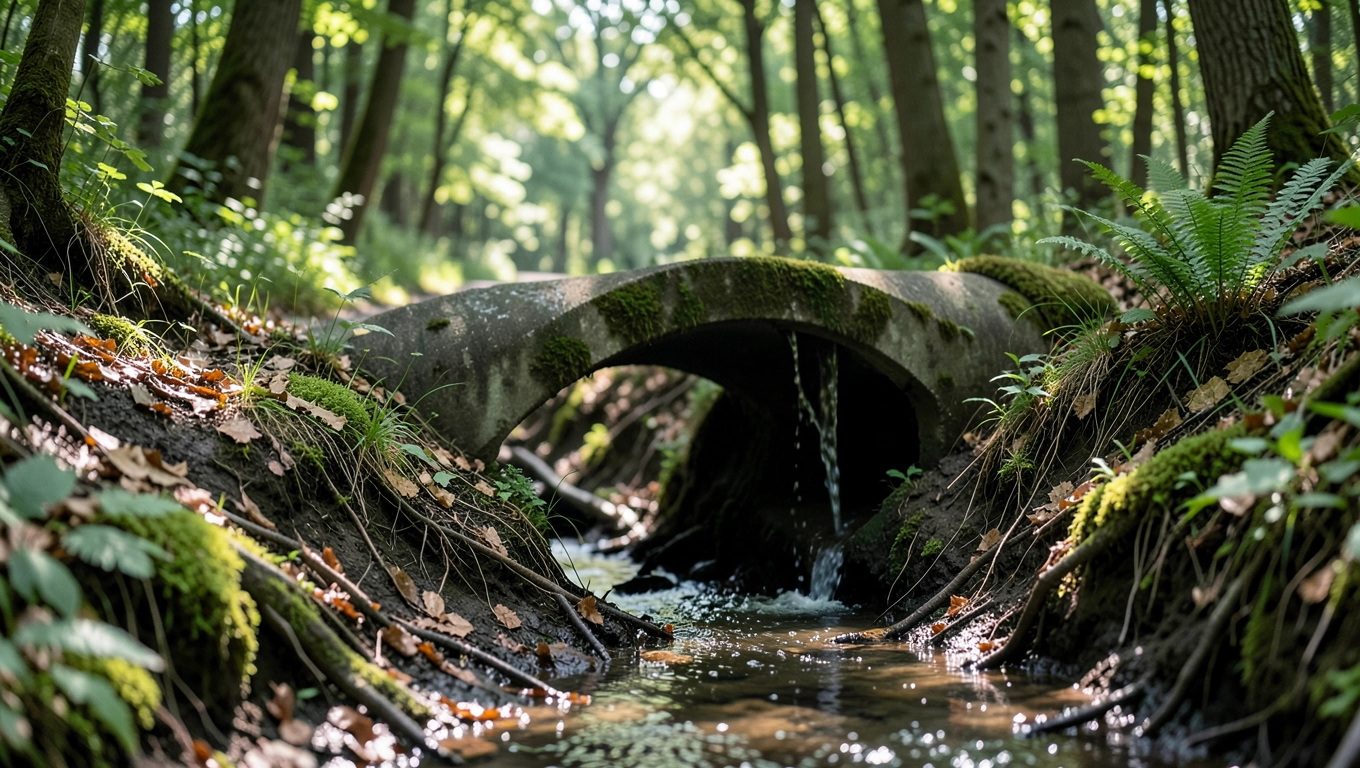

Leśnicy budują syfony głównie po to, by odprowadzić wodę z rowów odwadniających drzewostan pod drogą leśną albo szlakiem zrywkowym. Tam, gdzie nasyp przecina naturalny ciek, klasyczny przepust grawitacyjny wymagałby głębokiego wykopu i obniżenia niwelety drogi. Syfon pozwala zachować projektowaną rzędna jezdni, bo rura „chowa się" w nasypie, a woda i tak pokonuje przeszkodę dzięki różnicy ciśnień.

Polskie nadleśnictwa najczęściej projektują syfony dla przepływów Q od 10 do 80 l/s. W drzewostanach świerkowych na glebach torfowych ilość odprowadzanej wody rośnie po każdej większej wycince, bo odsłonięta powierzchnia szybciej oddaje wilgoć. W takich przypadkach średnicę rury dobiera się do przepływu miarodajnego, czyli takiego, który pojawia się średnio raz na 5 lat, a nie do średniego rocznego to częsty błąd prowadzący do przelewania się wody przez nasyp.

Oprócz odwadniania drzewostanów syfon pełni rolę elementu małej retencji: zamykając zawór na wylocie, można okresowo piętrzyć wodę powyżej przepustu i podnosić jej poziom w rowie śródpolowym. Tym sposobem w okresie suszy nawilża się glebę w promieniu kilkudziesięciu metrów od obiektu, co ogranicza stres wodny młodych sadzonek buka i dębu.

Parametry przepływu w zależności od średnicy

Spadek liczy się jako różnicę poziomów zwierciadła wody przed wlotem i za wylotem, nie jako pochylenie samej rury. Spadek mniejszy niż 5 cm wymaga już odpompowania powietrza przed rozruchem, a to komplikuje eksploatację.

Jak prawidłowo konserwować syfon

Najczęstsza przyczyna awarii to zamulenie osadnika. Warstwa mułu o grubości 40 cm potrafi zmniejszyć przekrój wlotowy o połowę, a wtedy podciśnienie rośnie i powietrze zaczyna przenikać przez mikrootworki w złączkach. Przegląd raz w roku, najlepiej po sezonie wegetacyjnym, powinien obejmować pompowanie osadu, kontrolę stanu rury kamerą oraz sprawdzenie szczelności pokryw studzienek.

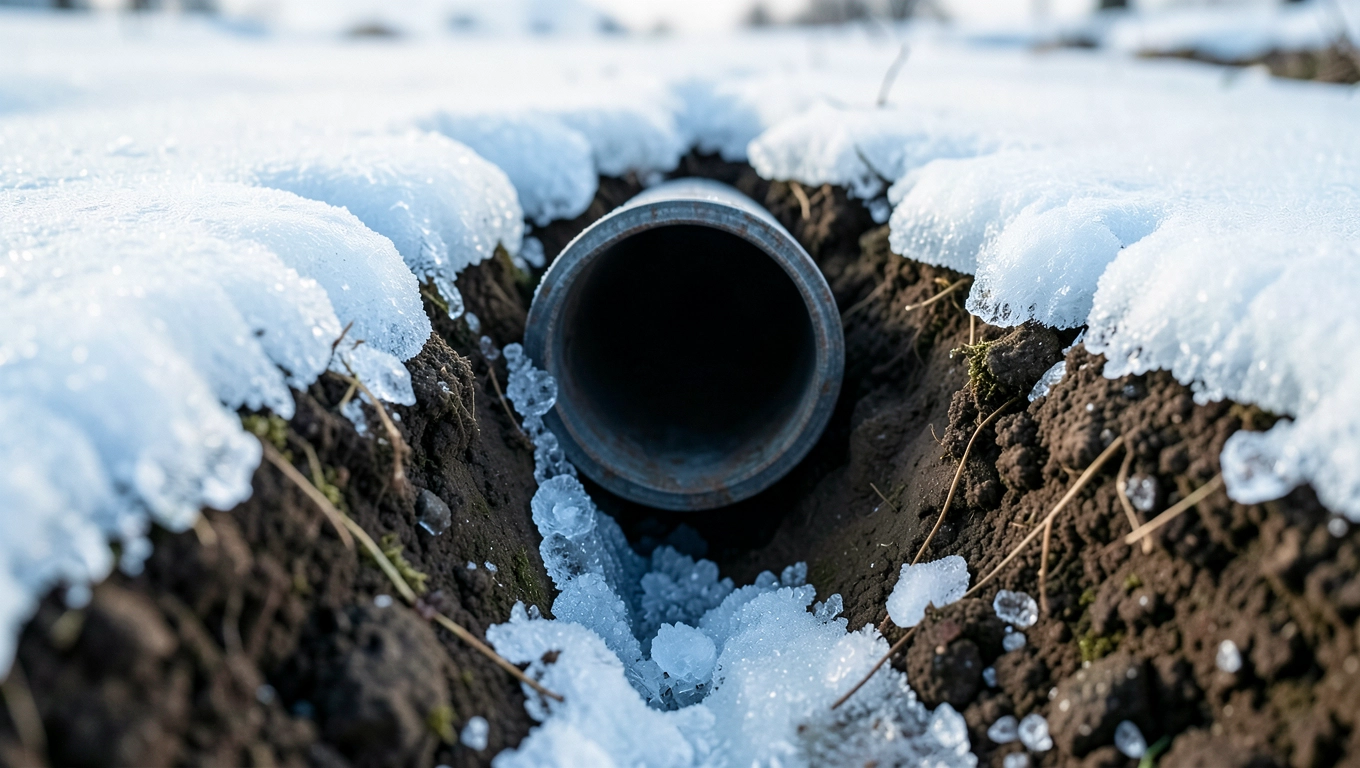

Przed zimą kluczowe jest sprawdzenie, czy rura nie ma resztek wody stojącej w górnym łuku. Woda tam zamarznie, zwiększy objętość o 9 % i rozsadzi PEHD albo kamionkę. Najprostszą metodą jest zainstalowanie zaworu odpowietrzająco-napełniającego w najwyższym punkcie trasy; po zamknięciu dopływu grawitacyjnie opróżnia on syfon w ciągu kilku godzin.

⚠️ Uwaga: nie wolno używać łomu do udrażniania rury od strony wylotu, bo uderzenie hydrauliczne potrafi rozszczelnić połączenie kielichowe. Zamiast tego stosuje się spiralę hydrauliczną z napędem elektrycznym i ciśnieniem wody 80-120 bar, która rozdrabnia osad bez uszkadzania ścianek.

Checklista odbioru syfonu 8 punktów kontrolnych

• Sprawdź, czy rura jest ciągła, bez załamań powyżej 5°
• Zweryfikuj spadek hydrauliczny minimum 5 cm
• Skontroluj głębokość posadowienia poniżej strefy przemarzania (1,2 m)
• Zasypka piaskowa warstwami 20 cm z zagęszczeniem do Is = 0,95
• Próba szczelności ciśnieniem 0,3 MPa przez 30 min
• Blok oporowy przy wylocie wykonany z betonu C25/30
• Odpowietrzenie w najwyższym punkcie trasy
• Studzienka wlotowa wyposażona w kosz rusztowy

Najczęstsze błędy projektowe i wykonawcze

Pierwszy grzech to zbyt płytkie posadowienie rury. W Polsce głębokość przemarzania waha się od 0,8 m na zachodzie do 1,4 m na Suwalszczyźnie; rura syfonowa powinna leżeć minimum 20 cm poniżej tej wartości. Drugi grzech brak osadnika. Bez niego rumowisko trafia prosto do rury, a pierwsza większa ulewa powoduje kociołkowanie i przerwanie podciśnienia.

Trzeci, równie częsty błąd to projektowanie syfonu „na oko", bez obliczeń spadku. W praktyce wystarczy wzór Darcy’ego-Weisbacha z chropowatością 0,1 mm dla PEHD, by dobrać średnicę do konkretnego przepływu. Czwarty to rezygnacja z bloku oporowego na wylocie, bo „przecież rura jest zakopana". Tymczasem siły osiowe przekraczają 2 kN już przy przepływie 30 l/s i spadku 15 cm.

Krótkie FAQ bez formy pytanie-odpowiedź

Wielu inwestorów zastanawia się, czy syfon można wykonać z rury falistej. Technicznie tak, ale jej chropowatość k=1,5 mm zwiększa straty hydrauliczne czterokrotnie w stosunku do gładkiej PEHD, więc potrzebna jest większa średnica. Inni pytają, co zrobić, gdy po kilku latach rura zaczyna syczeć. Syczenie oznacza nieszczelność na zasysaniu powietrza; zwykle wystarczy wymienić uszczelkę w studzience wlotowej.

Wymiarowanie syfonu w praktyce

Projekt zaczyna się od wyznaczenia przepływu miarodajnego, korzystając z formuły racionalnej lub modelu SCS-CN. W leśnictwie najczęściej stosuje się drugą metodę, bo uwzględnia ona szatę roślinną, typ gleby i nachylenie terenu. Dla zlewni do 1 km² w zupełności wystarcza CN = 70 dla boru świeżego i CN = 82 dla drzewostanu dębowego na glinie.

Następny krok to dobór średnicy ze wzoru Q = A·v, gdzie v oblicza się z Manninga. Dla rury PEHD o chropowatości n = 0,011 prędkość graniczna wynosi 1,5 m/s; powyżej niej pojawia się ryzyko kawitacji w górnym łuku. Optymalna średnica to taka, przy której v mieści się w przedziale 0,9-1,4 m/s wystarczająco dużo, by rura się samoczyszczała, a zarazem bezpiecznie dla podciśnienia.

Ostatni element to długość przewodu. Im dłuższy syfon, tym większe opory liniowe; każde 100 m rury PEHD 200 mm przy spadku 10 cm „zjada" około 30 % przepływu. Dlatego przy zbyt długim odcinku lepiej zwiększyć średnicę o jeden stopień niż ryzykować przelewanie się rowu.

Kiedy NIE stosować syfonu

Nie buduje się syfonów w terenach górskich, gdzie spadek terenu przekracza 6 %, bo zbyt duże ciśnienie w dolnym odcinku grozi rozszczelnieniem. Nie sprawdza się też na ciekach niosących grube kłody uderzenie pnia w rurę przy przepływie 60 l/s potrafi ją zgnieść w ciągu kilku sezonów. W takich lokalizacjach lepszy będzie most lub przepust grawitacyjny z rusztem ochronnym.

Źródła danych i norm: Babiński A., „Przepusty i syfony w melioracjach leśnych", PWRiL 1987; CKPŚ, „Wytyczne projektowania urządzeń wodno-melioracyjnych w leśnictwie", Warszawa 2008; IMUZ, „Katalog typowych rozwiązań urządzeń melioracyjnych", Falenty 2006; PN-EN 206:2013 Beton; PN-EN 12201 Systemy przewodów z tworzyw sztucznych do ciśnieniowego przesyłania wody.
